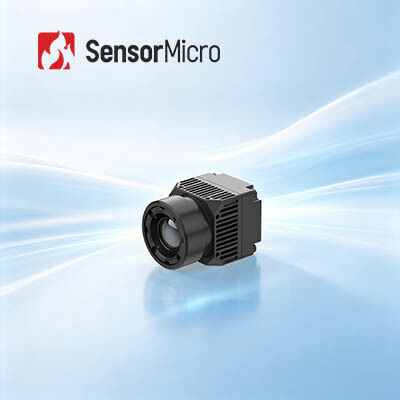

Módulo de cámara infrarroja sin enfriar de resolución 640x512 8μm de pitch de píxeles con NETD típico 30mk para diagnóstico médico
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | RoHS; Reach |
| Número de modelo | iHA608W |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0.6W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 25Hz |
| Resaltar | Módulo infrarrojo sin enfriar de la cámara,módulo infrarrojo sin enfriar de la cámara 384x288,Base termal típica de la cámara de NETD 50mk |
||
Descripción de producto
Módulo de cámara infrarroja sin enfriar de 640x512/8μm Tipo NETD 30mk para diagnóstico médico
Resumen del producto
El modelo iHA608W integra el detector de infrarrojos ApexCore 640 × 512 sin enfriar con un paso de píxeles de 8 μm,con un valor de transmisión superior a 20 W,.5°C. El firmware de procesamiento de imágenes médicas personalizado está integrado para optimizar la granularidad de las imágenes térmicas,reconstruir la distribución térmica objetivo en tiempo real y garantizar la autenticidad y estabilidad de los valores de temperatura medidos.
El diseño de mini píxeles de 8 μm reduce en gran medida el volumen del módulo y la dimensión estructural.0 la comunicación de datos está reservada para acortar los ciclos de integración del sistemaLos escenarios aplicables abarcan el diagnóstico médico clínico, la detección de enfermedades masivas, la adquisición de la temperatura de la ganadería y las tareas de biomonitorización.
Principales características
Medidas precisas, imágenes suaves
• Desarrollado para la detección de temperatura biológica sin contacto, con una alta precisión de medición de ± 0,5 °C
• Compatible con lentes de grado médico y algoritmos exclusivos de procesamiento de imágenes médicas para obtener imágenes térmicas más nítidas
Módulo ultracompacto para una fácil integración
• Adopta el detector de infrarrojos de pequeños píxeles ApexCore de 8 μm para miniaturizar la estructura del módulo
• Medidas de sólo 21×21×31,5 mm con un peso controlado a 25±2 g, que se ajusta perfectamente a varios dispositivos compactos
Integración eficiente del sistema y reducción de la complejidad del desarrollo
• Interfaces estándar tipo C + USB2.0 para una integración más rápida
• SDK para Windows / Android / Linux ofrecido para simplificar el trabajo de desarrollo
Especificaciones del producto
| Modelo | el número de unidades de producción |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | Vox |
| Resolución | 640×512 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | Se aplicará el método siguiente: |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | Color médico/pseudocolor |
| Software para PC | |
| El software | Modulo de control y visualización de vídeo |
| Medición de la temperatura | |
| Temperatura de trabajo | 10 °C ~ +50 °C |
| Rango de medición | 32°C ~ +42°C |
| Precisión de las mediciones | ±0,5°C después de arrancar durante 2 minutos (cuando el rango de temperatura objetivo sea de 32~42°C y la temperatura ambiente sea de 23±3°C) |
| Distancia de medición | 0.5m a 5m, y las mediciones de temperatura a varias distancias se pueden lograr a través del SDK |
| El SDK | Los SDK para Windows/Android/Linux están disponibles Permitir el análisis de la corriente de video, el control del módulo, la medición integral de la temperatura de la matriz, la obtención de imágenes de temperatura, la configuración de ventanas de temperatura y la integración de múltiples dispositivos |
| Eléctrico | |
| Interfaz externa estándar | Las condiciones de los sistemas de seguridad de los Estados miembros deberán ser las siguientes: |
| Interfaz de comunicación | El USB |
| Interfaz de vídeo digital | USB2. ¿Qué quieres decir?0 |
| Válvula de alimentación | 5V ± 0.5 |
| Consumo típico de energía | 0.6W |
| Lentes ópticas | |
| Distancia focal | 4 mm |
| Tipo de lente | Foro fijo atérmico |
| No lo sé. | 1 |
| VAL (H × V) | 69.2° × 55.4° |
| Las dimensiones físicas | |
| Tamaño (mm) | 21 mm × 21 mm × 31,5 mm (con lente de 4 mm) |
| Peso (g) | 25 g ± 2 (con lente de 4 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -10°C+50°C |
| Temperatura de almacenamiento | -45°C+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| El choque | Media onda senoidal, 40 g / 11 ms, dirección del choque 3 ejes, 6 direcciones |
| DSE | Descarga por contacto: 6KV Descarga de aire: 8KV |
| Certificación | |
| Protección del medio ambiente | El objetivo de la presente Directiva es: |
Aplicaciones industriales
Se espera que el módulo térmico iHA608W sea ampliamente utilizado en los campos de detección de enfermedades, fisioterapia de medicina tradicional china, control de salud, rehabilitación, etc.en el presente y en el futuro.
Ventajas de la cartera de productos
Cartera de productos diversificada
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta confiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
-
¿Qué es NETD?
NETD hace referencia a "Diferencia de temperatura equivalente al ruido".Es una medida de lo bien que un detector de imágenes térmicas es capaz de distinguir entre diferencias muy pequeñas en la radiación térmica en la imagen. NETD se expresa típicamente en mili-Kelvin (mK). -
¿Qué es SWaP3?
SWaP3 se refiere al tamaño, peso, potencia, rendimiento y precio. -
¿Qué es DRI?
DRI se refiere generalmente a la distancia de detección, reconocimiento e identificación de un sistema de imágenes térmicas.
