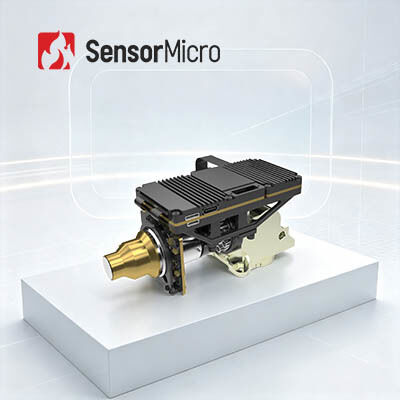

Módulo Térmico Refrigerado con Detector Infrarrojo MWIR de Resolución 640x512 y Tamaño de Píxel de 15 µm con Criorefrigerador RS046

  • Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size MWIR Infrared Detector Featuring RS046 Cryocooler
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVÍN GC615MB
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 640x512 / 15μm Detector de infrarrojos NETD (23 ℃) 20 mK(F4); 25 mK(F5.5)
Rango espectral 3,7~4,8 μm MW Velocidad de fotogramas 50Hz/100Hz
Tamaño 120×84×60mm Peso ≤ 440 g
Resaltar

El detector refrescó el módulo termal 640x512

,

MWIR refrescó el módulo termal el 15μM

,

Módulos infrarrojos de la cámara de MCT
Deja un mensaje
Descripción de producto
Módulo Térmico Refrigerado con Detector Infrarrojo MWIR de 640x512 / 15µm
Descripción General del Producto

El GAVIN GC615MB es un módulo de imagen térmica de onda media refrigerado desarrollado por SensorMicro. Integra un detector infrarrojo MWIR de 640x512/15µm con un criorefrigerador RS046, electrónica de hardware y algoritmos avanzados de procesamiento de imágenes para ofrecer imágenes térmicas nítidas y claras. Rango espectral efectivo: 3.7µm~4.8µm MW.

Configurado con el criorefrigerador RS046, el GAVIN GC615MB presenta un diseño compacto que mide 120×84×60 mm y pesa menos de 440 g. Con un consumo de energía estable de tan solo 10 W y una interfaz CameraLink estándar industrial, los integradores de cámaras y sistemas infrarrojos pueden diseñar fácilmente soluciones de cámara completas.

Características Principales
  • FPA de corriente principal, amplia compatibilidad: Alimentado por un detector infrarrojo refrigerado de onda media de 640×512/15µm para imágenes térmicas detalladas con DRC integrado, reducción de ruido 2D/3D y algoritmos de mejora de bordes
  • Alta fiabilidad, sensibilidad superior: La tecnología de imagen térmica refrigerada MWIR garantiza una excelente adaptabilidad y consistencia con una sensibilidad térmica excepcional (NETD ≤ 20mK)
  • Fácil integración, configuración flexible: Soporta interfaz CameraLink con salida de datos de imagen RAW/YUV y múltiples configuraciones ópticas de zoom continuo
Especificaciones del Producto
Modelo GAVIN GC615MB
Indicadores
Resolución 640×512
Tamaño de Píxel 15µm
Criorefrigerador RS046
Respuesta Espectral 3.7µm±0.2µm~4.8µm±0.2µm
NETD del Detector IR (23℃) 20mK(F4)
25mK(F5.5)
Procesamiento de Imagen
Velocidad de Fotogramas 50Hz/100Hz
Modo de Atenuación Lineal/Histograma/Mixto
Zoom Digital Zoom digital continuo de 1× a 8×
Dirección de Imagen Volteo Horizontal/Vertical/Diagonal
Algoritmo de Imagen DRC, Reducción de Ruido de Imagen 2D/3D, EE
Eléctrico
Interfaz Externa Estándar J30JZ25 25PIN
Vídeo Analógico PAL/NTSC
Vídeo Digital Estándar: DVP/LVDS/USB2.0@50Hz
Opcional: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Óptica Monomodo/Fibra Óptica Multimodo
Sincronización Externa Estándar: LV-TTL
Opcional: RS422/LVDS
Comunicación Estándar: USB2.0/LV-TTL
Opcional: RS422/CAN/USB3.0/GigE
Fuente de Alimentación 24V±4V
Consumo de Energía Estable (23℃) ≤10W
Tiempo de Enfriamiento (23℃) ≤8min
Tamaño (mm) 120×84×60
Peso (g) ≤440
Temperatura de Operación -40℃~+71℃
Vibración Vibración: Intensidad de transporte de alta velocidad; Impacto: Onda Semisenoidal, 40g/11ms, 3 Ejes, 6 Direcciones, 3 Veces/Dirección
Lente Óptica
Opciones de Lente Enfoque fijo: 25mm/F2
Zoom continuo: 15~300mm/F4 23~450mm/F4
Aplicaciones Industriales

El módulo de cámara infrarroja térmica GAVIN GC615MB se utiliza ampliamente en END (Ensayos No Destructivos), Monitoreo Ambiental, Vigilancia de Largo Alcance, Investigación Científica y campos relacionados.

Nuestra Línea de Productos
  • Alta sensibilidad y excelente rendimiento
  • Tecnología líder mundial en la industria infrarroja
  • Varios detectores infrarrojos disponibles (tanto detectores IR no refrigerados como refrigerados en diferentes formatos y tamaños de píxel)
  • Producción en volumen para garantizar una entrega rápida (tres líneas de producción con capacidad de producción anual de hasta millones de detectores)
Preguntas Frecuentes
¿Para qué se utiliza un criorefrigerador?

Los criorefrigeradores mantienen los sensores a temperaturas extremadamente bajas para permitir la imagen térmica durante misiones de larga duración. Muchas aplicaciones de alta gama requieren que los sensores operen a estas bajas temperaturas para una captura de imagen óptima.

¿Cuáles son los principales factores para medir la calidad de un criorefrigerador?

La larga duración de la batería y el funcionamiento fiable son indicadores de calidad primarios. Los criorefrigeradores SensorMicro cuentan con un amplio rango de temperatura de operación y una excelente fiabilidad, con un MTTF (Tiempo Medio de Fallo) que alcanza las 10.000 horas para cumplir con los requisitos operativos 24/7.

¿Qué es MTTF?

MTTF (Tiempo Medio de Fallo) mide la fiabilidad de una pieza al indicar la vida útil promedio antes del reemplazo. Esta métrica proporciona información sobre la calidad y el valor de los componentes: las piezas de mayor duración ofrecen un mayor valor.

¿Cuáles son las aplicaciones de la imagen térmica?

La tecnología de imagen térmica infrarroja sirve principalmente para la medición de temperatura y funciones de imagen en todas las condiciones climáticas. Los productos basados en estas tecnologías se utilizan ampliamente en seguridad y monitoreo, inspección industrial, lucha contra incendios, mantenimiento predictivo, ADAS, prevención de epidemias y aplicaciones AIoT.
