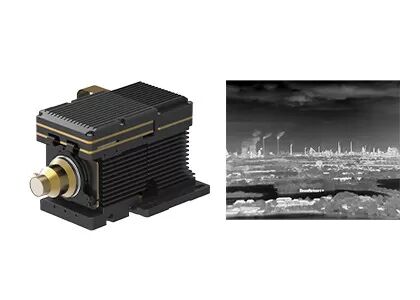

Módulo Térmico Detector Infrarrojo MCT MWIR Enfriado 640x512/15µm
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN615B |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | NETO | ≤20mk |
|---|---|---|---|
| rango espectral | 3,7~4,8 μm de peso molecular | Velocidad de fotogramas | 50Hz/100Hz |
| Tamaño | 125x92x67mm | Peso | ≤650g |
| Resaltar | El detector refrescó el módulo termal 640x512,MWIR refrescó el módulo termal el 15μM,Módulos infrarrojos de la cámara de MCT |
||
Descripción de producto
Módulo térmico refrigerado con detector de infrarrojos MWIR MCT de 640x512 / 15 μm
Descripción del producto
GAVIN615B es un módulo de imágenes térmicas de onda media enfriado desarrollado por SensorMicro. Consiste en un detector IR MWIR de 640x512 / 15μm HgCdTe con criocolor RS046,La electrónica de hardware y varios algoritmos de procesamiento de imágenes también están integrados ya para presentar imágenes térmicas nítidas y clarasEs eficaz para el rango espectral de 3,7 μm 4,8 μm MW.
Configurado con un criocolor RS046, el GAVIN615B es de tamaño muy compacto, mide 125x92x67mm en dimensiones y pesa menos de 650g en peso.Con interfaz de enlace de cámara estándar industrial, la cámara infrarroja o el integrador del sistema pueden diseñar o integrar fácilmente su propia cámara completa basada en el módulo de imágenes térmicas GAVIN615B.
Principales características
- Alta sensibilidad, NETD≤20mK
- Detección de largo alcance.
- Tasa de fotogramas ajustable
- Fácil integración en el sistema
Especificaciones del producto
| Modelo | Se trata de una serie de pruebas. |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se aplicará el código RS046: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (20°C) | ≤ 7 minutos |
| DNTD (20°C) | ≤ 20 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 50 Hz y 100 Hz |
| Modo de atenuación | Se trata de un sistema de control de las emisiones de gases de escape. |
| Zoom digital | Se aplicará el procedimiento siguiente: |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | NUC/AGC/IDE: el nombre del operador |
| Especificación eléctrica | |
| Interfaz externa estándar | J30JZ 25 pines |
| Video analógico | - ¿ Qué pasa? |
| Video digital | 16 bits de RAW/YUV: 16 bits de salida DVP/Cameralink |
| Sincronización externa | Sincronización externa del marco: Nivel RS422 |
| Comunicación | RS422 y 115200bps |
| Fuente de alimentación | 20 ~ 28VDC |
| Consumo de energía estable | 12 W |
| Dimensión (mm) | 125 × 92 × 67 |
| Peso | ≤ 650 g |
| Temperatura de funcionamiento | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
| Lentes ópticas | |
| Lentes opcionales | Zoom continuo Se trata de un sistema de control de velocidad. 15 ~ 300 mm/F4 21 ~ 420 mm/F4 Se trata de un sistema de control de velocidad. |
Aplicaciones industriales
El módulo de cámara de infrarrojos térmicos GAVIN615B se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.
Nuestra línea de productos
Alta sensibilidad y excelente rendimiento
Tecnología líder mundial en la industria del infrarrojo
Varios detectores de infrarrojos disponibles
Detectores IR tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
Producción en volumen para garantizar una entrega rápida
Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores.
Preguntas frecuentes
1¿Para qué se usa un criocolor?
Los criocolores son máquinas que mantienen los sensores extremadamente fríos para que las imágenes térmicas puedan ser tomadas en misiones a largo plazo.Los sensores que capturan imágenes requieren temperaturas extremadamente bajas..
2¿Cuáles son los principales factores para medir la calidad de la Cryocooler?
La larga duración de la batería y el funcionamiento fiable son factores principales para medir la calidad de un criocolor.Su MTTF (tiempo medio de fallas) ha alcanzado los 10, 000 horas, lo que satisface los requisitos de operación de arranque las 24*7 horas.
3¿Qué es MTTF?
MTTF (tiempo medio hasta fallo) mide la fiabilidad de una pieza. Te muestra cuánto tiempo dura en promedio una pieza antes de que se rompa y tengas que reemplazarla.Te dice la calidad de las piezas que estás comprandoCuanto más duren, más valor obtendrá de ellos.
4¿Cuáles son las aplicaciones de las imágenes térmicas?
La medición de la temperatura y la obtención de imágenes en todo tiempo son dos funciones básicas de la tecnología de imágenes térmicas infrarrojas.Los productos desarrollados sobre la base de estas dos tecnologías se utilizan ampliamente en seguridad y vigilancia, cargas útiles de UAV, inspección industrial, lucha contra incendios, mantenimiento predictivo, ADAS, prevención de epidemias, AIoT, etc.
