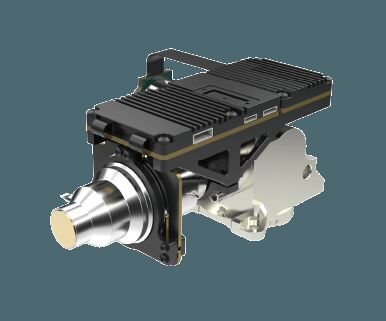

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload

Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN615B
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
TAMAÑO 125x92x67m m Peso ≤650g
Resolución 640x512 / el 15μm NETD ≤20mK
Gama espectral los 3.7~4.8μm MW Velocidad de fotogramas 50Hz/100Hz
Deja un mensaje
Descripción de producto

640x512 / el 15μm MCT MWIR refrescaron el módulo termal para la carga útil multi del sensor

Descripción de producto



GAVIN615B es un mediados de módulo refrescado de la toma de imágenes térmica de la onda desarrollado por la tecnología de los sensores global (GST). Consiste en un detector de 640x512/el 15µm HgCdTe MWIR IR con el cryocooler RS046, la electrónica del hardware y los diversos algoritmos del tratamiento de la imagen también se integran ya para presentar imágenes termales agudas y claras.



Configurado con el cryocooler RS046, el GAVIN615B es muy compacto de tamaño, midiendo 125x92x67m m en la dimensión y pesando menos que 650g en peso. Es consumo de energía estable es tan bajo como 12w. Con el interfaz estándar industrial del cameralink, la cámara o el integrador de sistema infrarroja puede diseñar o integrar su propia cámara completa basada fácilmente en el módulo de la toma de imágenes térmica de GAVIN615B.



Características principales



- Alta sensibilidad, NETD≤20mK

- Detección de la gama larga

- Velocidad de fotogramas ajustable

- Integración fácil en el sistema



Especificaciones de producto



Modelo GAVIN615B
Funcionamiento del detector del IR
Resolución 640x512
Echada del pixel el 15μm
Cryocooler RS046
Gama espectral los 3.7μm~4.8μm MW
Tiempo de enfriamiento (20°C) ≤7min
NETD (20°C) ≤20mK
Tratamiento de la imagen
Velocidad de fotogramas 50Hz/100Hz
Oscurecimiento de modo Linear/histograma/mezclado
Zoom digital ×1/×2/×4
Dirección de la imagen Horizontalmente/verticalmente/diagonalmente tirón
Algoritmo de la imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externo estándar J30JZ 25pin
Vídeo análogo PAL
Vídeo de Digitaces 16bit RAW/YUV: 16bit DVP/Cameralink hizo salir
Sincronización externa Sincronización externa del marco: Nivel RS422
Comunicación RS422, 115200bps
Fuente de alimentación 20~28VDC
Consumo de energía estable 12W
Dimensión (milímetros) 125×92×67
Peso ≤650g
Temperatura de la operación -40°C ~ +60°C
Magnitud de la vibración Vibración: GJB Vehículo-montó transporte de alta velocidad
Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno
Lente óptica
Lente opcional Enfoque continuo
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Usos industriales



El módulo infrarrojo termal de la cámara de GAVIN615B es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.



640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload 0



Jalón de GSTiR



640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload 1

FAQ



1. ¿Cuáles son las ventajas de detectores infrarrojos refrescados?

El detector plano focal infrarrojo refrescado actúa en una baja temperatura que sea proporcionada por un refrigerador del dewar del detector (ddc). Tiene alta sensibilidad y puede distinguir una diferencia más sutil de la temperatura que detector infrarrojo sin enfriar. Puede detectar, identificar y reconocer objetos en una gama muy larga que sea más de diez kilómetros lejos. La estructura del detector refrescado es muy compleja que los resultados en un coste relativamente alto que detector sin enfriar.



2. ¿Cómo hace la toma de imágenes térmica infrarroja trabajo?
El sistema infrarrojo de la toma de imágenes térmica es una detección y una identificación sin contacto pasivas de la tecnología infrarroja. Se centra la radiación infrarroja de la escena en el detector infrarrojo plano focal del arsenal a través del sistema óptico infrarrojo que puede pasar con la radiación infrarroja. El detector termal convierte la señal de la radiación de diversa intensidad en la señal eléctrica correspondiente, y entonces a través de la amplificación y del vídeo que procesan, las formas la imagen infrarroja que se puede observar por los ojos desnudos.



3. ¿Para qué un cryocooler se utiliza?

Cryocoolers es las máquinas que mantienen los sensores extremadamente fríos para poder adquirir imágenes termales misiones a largo plazo. En muchos usos de gama alta, los sensores que capturan imágenes para requerir extremadamente - bajas temperaturas.



4. ¿Cuál son los factores principales para medir la calidad de Cryocooler?

La batería de larga vida y la operación confiable son factores principales para medir la calidad de un cryocooler. El cryocooler de GSTiR tiene una gama de temperaturas ancha de funcionamiento y una confiabilidad excelente. Su MTTF (Horario de Greenwich a los fracasos) ha alcanzado a 10.000 horas, que cumple requisitos de la operación de la bota 24*7.



5. ¿Cuál es MTTF?

El MTTF (Horario de Greenwich al fracaso) mide la confiabilidad de una parte. Le muestra cuánto tiempo por término medio una pieza dura antes de que se rompa y usted tiene que substituirla. En un nivel básico, le dice sobre la calidad de las piezas que usted está comprando. Cuanto más de largo duran, más el valor que usted está consiguiendo de ellas.
