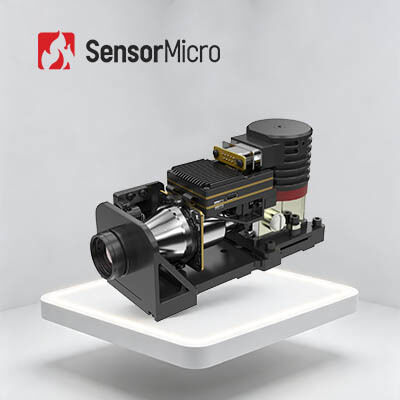

Núcleo de cámara térmica MWIR enfriado con resolución 640x512 y tamaño de píxel de 15 µm de alta sensibilidad
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN GC615MA |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Tamaño | 142×58,5×80mm | Peso | ≤680g |
|---|---|---|---|
| Resolución | 640x512 / 15μm | Detector de infrarrojos NETD (23 ℃) | 16mK(F2); 18mK(F4) |
| Rango espectral | 3Los demás elementos de los componentes de las placas de ensayo deberán estar incluidos en el ensayo | Velocidad de fotogramas | 50Hz/100Hz |
| Resaltar | 640x512 Módulo térmico refrigerado,Módulo térmico refrigerado de 15 μm |
||
Descripción de producto
Módulo térmico refrigerado MWIR de 640x512 / 15μm MCT para carga útil de múltiples sensores
Resumen del producto
GAVIN GC615MA es un módulo de imágenes térmicas de onda media enfriado desarrollado por SensorMicro. Consiste en un detector IR MWIR de 640x512 / 15μm HgCdTe con un criocolor de agitación a baja temperatura RS058,La electrónica de hardware y varios algoritmos de procesamiento de imágenes también están integrados ya para presentar imágenes térmicas nítidas y claras.
Cuenta con algoritmos avanzados de imagen de IA incorporados, ofreciendo una gama completa de especificaciones con una excelente consistencia y estabilidad.satisfacer plenamente las necesidades de diversas aplicaciones industrialesIncluso en completa oscuridad o en condiciones climáticas adversas, el núcleo de la cámara ofrece imágenes térmicas claras y detección precisa de amenazas distantes y detalles de corta distancia.vigilancia, y escenarios de monitoreo, el núcleo de cámara infrarroja GAVIN GC615MA proporciona un soporte tecnológico confiable en diversos entornos.
Principales características
- FPA generalizado, compatibilidad amplia- Desarrollado sobre la base de un detector infrarrojo enfriado MWIR de 640×512/15μm, que garantiza una calidad de imagen estable.y EE (mejoramiento del borde) para obtener imágenes más claras.
- Alta confiabilidad, alta sensibilidad- El infrarrojo enfriado a onda media garantiza una excelente versatilidad y consistencia.
- Fácil integración y configuración flexible- Interfaz de vídeo de cameralink con salida de datos de imagen RAW/YUV.
Especificaciones del producto
| Modelo | GAVIN GC615MA y sus componentes |
|---|---|
| Indicadores | |
| Resolución | 640×512 |
| Tamaño de los píxeles | 15 μm |
| Respuesta espectral | 3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2 |
| Detector de infrarrojos NETD ((23°C) | Se aplicará el procedimiento siguiente: 18mK ((F4) |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 50 Hz y 100 Hz |
| Zoom digital | Zoom digital continuo de 1 a 8 veces |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | DRC, Reducción del ruido de la imagen 2D/3D, EE |
| Eléctrico | |
| Video analógico | PAL/NTSC |
| Video digital | El número de unidad de control de la unidad de control de la unidad de control será el siguiente: Opción: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica de modo único/Fibra óptica de modos múltiples |
| Sincronización externa | Se aplicará la norma LV-TTL. Opción: RS422/LVDS |
| Comunicación | Se aplicará la norma USB2.0/LV-TTL. Opción: RS422 / CAN / USB3.0 / GigE |
| Fuente de alimentación | Las partidas de los componentes de las máquinas de ensamblaje |
| Consumo de energía constante ((23°C) | ≤ 10 W |
| Tiempo de enfriamiento ((23°C) | ≤ 8 minutos |
| Tamaño ((mm) | 142 × 58,5 × 80 |
| Peso (g) | ≤ 680 |
| Temperatura de funcionamiento | -40°C~+71°C |
| Lentes ópticas | |
| Opciones de lentes | Enfoque fijo: 25 mm/F2 Zoom continuo: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4 |
Aplicaciones industriales
El módulo de cámara de infrarrojos térmicos GAVIN GC615MA se utiliza ampliamente en muchas áreas como NDT, monitoreo ambiental, vigilancia a largo plazo, investigación científica, etc.
Servicio estandarizado
- Documentación completa:Manuales del producto, guías de instalación y referencias de selección.
- Asistencia en desarrollo y ensayos:Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros se han hecho fáciles.
- Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Apoyo técnico a distancia:Soporte 24/7 - respuesta rápida y resolución oportuna para problemas críticos.
- Garantización:Partes originales y estricta adherencia al proceso para restaurar el rendimiento óptimo.
Preguntas frecuentes
¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
El detector de plano focal infrarrojo enfriado funciona a una temperatura baja que es proporcionada por un detector dewar cooler (ddc).Tiene una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles que el detector infrarrojo sin enfriarPuede detectar, identificar y reconocer objetos a una distancia muy larga que es de más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja lo que resulta en un costo relativamente alto que el detector sin enfriar.
¿Cómo funciona la imagen térmica infrarroja?
El sistema de imágenes térmicas infrarrojas es una tecnología pasiva de detección e identificación sin contacto de infrarrojos.Se enfoca la radiación infrarroja de la escena en el detector infrarrojo de la matriz de plano focal a través del sistema óptico infrarrojo que puede pasar a través de la radiación infrarrojaEl detector térmico convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente y, a continuación, mediante la amplificación y el procesamiento de vídeo,forma la imagen infrarroja que se puede observar a simple vista.
¿Para qué se usa un criocolor?
Los criocolores son máquinas que mantienen los sensores extremadamente fríos para que las imágenes térmicas puedan ser tomadas en misiones a largo plazo.Los sensores que capturan imágenes requieren temperaturas extremadamente bajas..
¿Cuáles son los principales factores para medir la calidad del Cryocooler?
La larga duración de la batería y el funcionamiento fiable son factores principales para medir la calidad de un criocolor.Su MTTF (tiempo medio de fallas) ha alcanzado los 10, 000 horas, lo que satisface los requisitos de operación de arranque las 24*7 horas.
¿Qué es el MTTF?
MTTF (tiempo medio de fallo) mide la fiabilidad de una pieza. le muestra cuánto tiempo en promedio dura una pieza antes de que se rompa y usted tiene que reemplazarlo.Te dice acerca de la calidad de las piezas que estás comprandoCuanto más duren, más valor obtienes de ellos.
