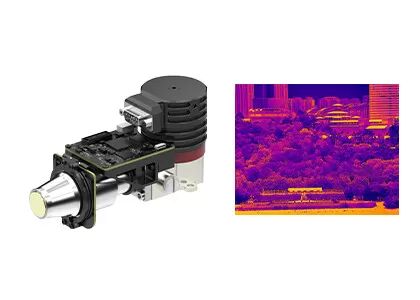

el 15μM 640x512 MCT MWIR refrescaron el módulo termal con una asamblea más fresca del Dewar integrado
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS615A |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | crioenfriador | RS058 |
|---|---|---|---|
| NETO | ≤ 17 mK | rango espectral | los 3.7~4.8μm |
| Tamaño | 147x58,5x71mm | Peso | ≤680g |
| Resaltar | Módulo térmico enfriado 640x512 MWIR,Módulo térmico enfriado MCT MWIR,Módulos de cámara 15uM MWIR |
||
Descripción de producto
15 μm 640x512 MCT MWIR Modulo térmico refrigerado con ensamblaje de enfriador Dewar integrado
Descripción del producto
Los módulos AD enfriados de la serie EYAS tienen la función de preamplificador para convertir la señal analógica de los detectores IR enfriados en una salida de video digital.Está disponible con diferentes formatos de resolución y diferentes bandas de onda. EYAS615A es un miembro de la familia EYAS con un detector MWIR refrigerado de 640x512 / 15μm y un criocolor RS058 integrado.
Con el módulo AD refrigerado de la serie EYAS, es fácil para los clientes OEM realizar pruebas de aceptación rápida en detectores infrarrojos SensorMicro,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos y productos completos basados en detectores infrarrojos enfriados.
Nos especializamos en el diseño, fabricación, ventas y comercialización de detectores de imágenes térmicas y módulos infrarrojos.Podemos proporcionar a nuestros clientes una variedad de soluciones de imágenes térmicas infrarrojas que acortan el tiempo de desarrollo secundario y reducen en gran medida el costo para los clientes.
Principales características
- Resolución del detector: 640x512 / 15 μm
- Material del detector: MCT / HgCdTe
- El criocolorador: RS058
- Tasa de fotogramas: 1 ~ 120Hz ajustable
- Tamaño: 147 x 58.5 x 71 mm
- Peso: ≤ 680 g
- Fácil de desarrollar e integrar
Especificaciones del producto
| Modelo | Las condiciones de los requisitos de la norma EYAS615A: |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se trata de una serie de medidas: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 6 minutos |
| DTE óptima (20°C) | ≤ 17 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1 ~ 120Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 7W |
| Dimensión (mm) | 147×58.5×71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS615A se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.
Nuestra línea de detectores infrarrojos
Preguntas frecuentes
1¿Para qué se usa un criocolor?
Los criocolores son máquinas que mantienen los sensores extremadamente fríos para que las imágenes térmicas puedan ser tomadas en misiones a largo plazo.Los sensores que capturan imágenes requieren temperaturas extremadamente bajas..
2¿Cuáles son los principales factores para medir la calidad de la Cryocooler?
La larga duración de la batería y el funcionamiento fiable son factores principales para medir la calidad de un criocolor.Su MTTF (tiempo medio de fallas) ha alcanzado los 10, 000 horas, lo que satisface los requisitos de operación de arranque las 24*7 horas.
3¿Qué es MTTF?
MTTF (tiempo medio hasta fallo) mide la fiabilidad de una pieza. Te muestra cuánto tiempo dura en promedio una pieza antes de que se rompa y tengas que reemplazarla.Te dice la calidad de las piezas que estás comprandoCuanto más duren, más valor obtendrá de ellos.
