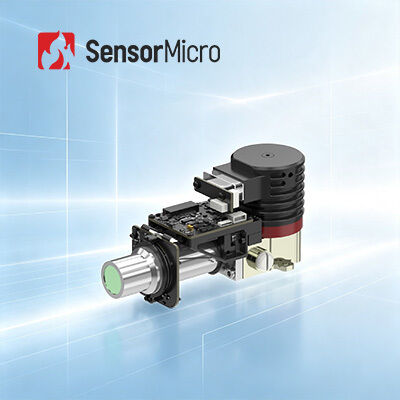

640x512 Resolución 15μm Tamaño de píxel Core de cámara térmica LWIR refrigerada con RS058 Cryocooler

  • 640x512 Resolution 15μm Pixel Size Cooled LWIR Thermal Camera Core with RS058 Cryocooler
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo EYAS G615LA
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 640x512 / 15μm NETO 25mK(F2)
Rango espectral 7Los demás elementos de los componentes de las placas de ensayo y de las placas de ensayo Tamaño 145×60×78mm
Peso ≤590g Velocidad de fotogramas 1~ 200Hz, ajustable
Resaltar

LWIR refrescó los módulos de la cámara

,

T2SL refrescó los módulos de la cámara

,

base de la cámara de 640x512 LWIR
Deja un mensaje
Descripción de producto
Núcleo de cámara térmica LWIR refrigerado de 640 × 512 de 15 µm con criorefrigerador RS058
Descripción general del producto

Los módulos AD refrigerados de la serie EYAS G cuentan con funcionalidad de preamplificador para convertir señales analógicas de detectores IR refrigerados en una transmisión de video digital. Disponibles en varios formatos de resolución y bandas de onda, el EYAS G615LA L forma parte de la familia EYAS G, integrando un detector LWIR refrigerado de 640 × 512/15 µm con criorefrigerador RS058.

Características principales
  • Conversión analógico-digital, desarrollo acelerado – Basado en detectores infrarrojos refrigerados LWIR de 640 × 512/15 µm con circuito AD integrado para conversión analógico-digital y dimensiones compactas que coinciden con el detector
  • LWIR para detección antiinterferencias – Fuerte penetración a través del polvo y la arena en entornos complejos, no afectado por reflejos de superficies solares y marinas, capaz de detectar objetos de baja temperatura
  • Excelente rendimiento, fácil integración – La interfaz Cameralink emite datos brutos de 16 bits con control de puerto serie, alta velocidad de fotogramas ajustable de 1 a 200 Hz para capturar objetivos en movimiento de alta velocidad
Especificaciones técnicas
Modelo EYAS G615LA
Indicadores
Resolución 640 × 512
Tamaño de píxel 15 µm
Respuesta espectral 7.7 µm ± 0.2 µm ~ 9.4 µm ± 0.3 µm
NETD del detector IR (23 °C) 25 mK (F2)
Modo de funcionamiento
Velocidad de fotogramas 1 ~ 200 Hz, ajustable
Modo de funcionamiento Modo instantánea, ITR, ITR + entrelazado, función antideslumbramiento, modo de ventana
Eléctrico
Interfaz externa estándar 60 pines: 37201-SM060-032W1R01
5 pines: A1257WR-S-5P-LCP
Video digital CameraLink de 16 bits (modo base CameraLink)
Sincronización externa CC1: Sincronización de fotogramas externa
Comunicación CameraLink UART (predeterminado) / RS232 (personalizable)
Velocidad en baudios: 9600 bps (predeterminado)
Fuente de alimentación Placa AD: 5 V
Criorefrigerador: 24 V
Potencia estable (23 °C) ≤ 12 W
Tiempo de enfriamiento (23 °C) ≤ 7 min 30 s
Tamaño (mm) 145 × 60 × 78
Peso (g) ≤ 590
Temperatura de funcionamiento -40 °C ~ +71 °C
Aplicaciones industriales

El módulo de imagen térmica EYAS G615LA se utiliza ampliamente en muchas áreas, incluyendo END, monitoreo ambiental, vigilancia de largo alcance, investigación científica y más.

Preguntas frecuentes
1. ¿Para qué se utiliza un criorefrigerador?

Los criorefrigeradores mantienen los sensores a temperaturas extremadamente bajas para permitir la imagen térmica durante misiones a largo plazo. Muchas aplicaciones de alta gama requieren que los sensores operen a estas bajas temperaturas para una captura de imagen óptima.

2. ¿Cuáles son los principales factores para medir la calidad de un criorefrigerador?

La larga duración de la batería y el funcionamiento fiable son los principales indicadores de calidad. Los criorefrigeradores SensorMicro cuentan con un amplio rango de temperatura de funcionamiento y una excelente fiabilidad, con un MTTF (Tiempo Medio de Fallo) que alcanza las 10.000 horas para cumplir con los requisitos de funcionamiento continuo 24 × 7.

3. ¿Qué es MTTF?

MTTF (Tiempo Medio de Fallo) mide la fiabilidad de los componentes al indicar la vida útil media antes de que se requiera un reemplazo. Esta métrica proporciona información sobre la calidad y el valor de la pieza: los componentes de mayor duración ofrecen un mayor valor operativo.
