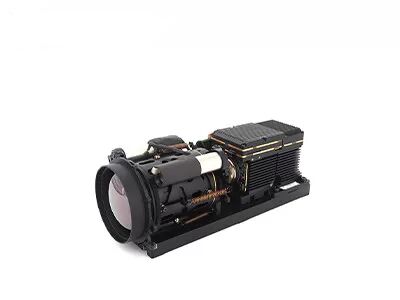

Módulo térmico enfriado por detector infrarrojo MCT MWIR 640x512 15μM

Lugar de origen Wuhan, provincia de Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN615B
Cantidad de orden mínima 1 pieza
Precio Negotiable
Condiciones de pago LC, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 640x512 / 15μm NETO ≤20mK
Rango espectral 3,7~4,8 μm de peso molecular Cuadros por segundo 50Hz/100Hz
Talla 125x92x67mm Peso ≤650g
Alta luz

Módulo térmico refrigerado por detector MWIR

,

Módulo térmico refrigerado por infrarrojos MWIR

Deja un mensaje
Descripción de producto

Módulo térmico enfriado por detector infrarrojo MCT MWIR 640x512 15μM

Descripción del producto



GAVIN615B es un módulo de imagen térmica de onda media enfriado desarrollado por Global Sensor Technology (GST).Consta de un detector IR MWIR HgCdTe de 640x512 / 15 µm con enfriador criogénico RS046, electrónica de hardware y varios algoritmos de procesamiento de imágenes que también están integrados para presentar imágenes térmicas nítidas y claras.Es efectivo para un rango espectral de 3,7 μm~4,8 μm MW.



Configurado con el enfriador criogénico RS046, el GAVIN615B tiene un tamaño muy compacto, mide 125x92x67 mm y pesa menos de 650 g.Su consumo de energía estable es tan bajo como 12w.Con la interfaz de enlace de cámara estándar industrial, la cámara infrarroja o el integrador de sistemas pueden diseñar o integrar fácilmente su propia cámara completa basada en el módulo de imágenes térmicas GAVIN615B.



Principales características



- Alta sensibilidad, NETD≤20mK

- Detección de largo alcance

- Velocidad de fotogramas ajustable

- Fácil Integración en el Sistema



Especificaciones del producto



Modelo GAVIN615B
Rendimiento del detector de infrarrojos
Resolución 640x512
Tamaño de píxel 15 μm
refrigerador criogénico RS046
Rango espectral 3,7 μm~4,8 μm MW
Tiempo de enfriamiento (20°C) ≤7min
NETO (20°C) ≤20mK
Procesamiento de imágenes
Cuadros por segundo 50Hz/100Hz
Modo de atenuación Lineal/Histograma/Mixto
Zoom digital ×1/×2/×4
Dirección de la imagen Giro horizontal/vertical/diagonal
Algoritmo de imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externa estándar J30JZ 25 pines
Vídeo analógico CAMARADA
Video digital RAW/YUV de 16 bits: Salida DVP/Cameralink de 16 bits
sincronización externa Sincronización externa del marco: nivel RS422
Comunicación RS422, 115200bps
Fuente de alimentación 20~28 VCC
Consumo de energía estable 12W
Dimensión (mm) 125×92×67
Peso ≤650g
temperatura de operacion -40°C ~ +60°C
Magnitud de vibración Vibración: transporte de alta velocidad montado en vehículos GJB
Choque: Onda semisinusoidal, 40 g 11 ms, 3 ejes 6 direcciones 3 veces cada uno
Lente óptica
Lente opcional Zoom continuo
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Aplicaciones industriales



El módulo de cámara infrarroja térmica GAVIN615B se usa ampliamente en muchas áreas, como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.



Módulo térmico enfriado por detector infrarrojo MCT MWIR 640x512 15μM 0



Acerca de GST Infrarrojos



Módulo térmico enfriado por detector infrarrojo MCT MWIR 640x512 15μM 1

preguntas frecuentes



1. Ventajas de la imagen óptica de gases

Ahorro de tiempo y eficiencia: admite detección en tiempo real a gran escala, localización rápida de fugas, sin necesidad de interrumpir la producción.
Detección de largo alcance: lejos de áreas peligrosas y complejas, pruebas no destructivas sin contacto, sin fuente de radiación adicional
Fácil de analizar: imágenes intuitivas, almacenamiento instantáneo, análisis conveniente
Inspección multifunción: se puede detectar una variedad de gases, con una excelente función de medición de temperatura remota



2. Principio de funcionamiento de la imagen óptica de gases

La imagen óptica de gases es un tipo de tecnología infrarroja que podría ver gases industriales invisibles.

Después de absorber la radiación infrarroja en longitudes de onda específicas, la diferencia de radiación infrarroja se producirá entre el gas y el fondo.

El detector infrarrojo de detección de fugas de gas con filtro de banda estrecha incorporado solo recibe la banda infrarroja cerca del pico de absorción infrarroja del gas y puede convertir el gas en imágenes infrarrojas visibles a través de la diferencia de radiación entre el gas y el fondo.
