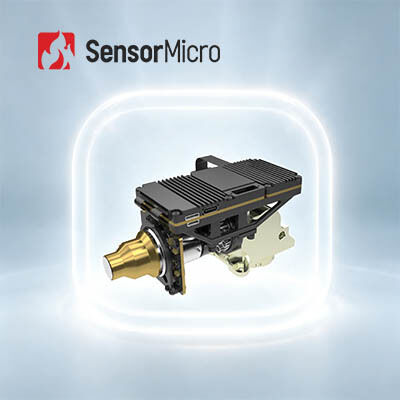

MCT MWIR Detector de infrarrojos Modulo térmico refrigerado con resolución 640x512 15μm Tamaño de píxel y 20mK NETD
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVÍN GC615MB |
| Cantidad de orden mínima | 1 pieza |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 / 15μm | Detector de infrarrojos NETD (23 ℃) | 20 mK(F4); 25 mK(F5.5) |
|---|---|---|---|
| Rango espectral | 3,7~4,8 μm MW | Velocidad de fotogramas | 50Hz/100Hz |
| Tamaño | 120×84×60mm | Peso | ≤ 440 g |
| Resaltar | Módulo térmico refrigerado por detector MWIR,Módulo térmico refrigerado por infrarrojos MWIR |
||
Descripción de producto
Detector de infrarrojos MCT MWIR Modulo térmico refrigerado 640x512 15 μm
Módulo térmico refrigerado del detector infrarrojo MCT MWIR 640x512 15 μm
El núcleo infrarrojo enfriado GAVIN GC615MB MWIR integra un detector MWIR de 640×512/15μm con un criocolorador Stirling de baja temperatura RS046.Cuenta con algoritmos de procesamiento de imágenes incorporados y ofrece una amplia gama de especificaciones con una excelente consistencia, que satisface plenamente las exigencias de las aplicaciones industriales a gran escala.
Incluso en completa oscuridad o condiciones climáticas adversas, el núcleo de la cámara ofrece imágenes térmicas claras y detección precisa de amenazas distantes y detalles de corta distancia.vigilancia, y escenarios de monitoreo, el núcleo de cámara infrarroja GAVIN GC615MB proporciona un soporte tecnológico confiable en diversos entornos.
Configurado con un criocolor RS046, el GAVIN GC615MB es de tamaño muy compacto, mide 120×84×60 mm de tamaño y pesa menos de 440 g. Su consumo de energía estable es tan bajo como 10W.Con una interfaz estándar de CameraLink, las cámaras infrarrojas o los integradores de sistemas pueden diseñar o integrar fácilmente su propia cámara completa basada en el módulo de imágenes térmicas GAVIN GC615MB.
Principales características
FPA generalizado, compatibilidad amplia
- Alimentado por un detector de infrarrojos enfriado a media onda de 640×512/15μm para obtener imágenes térmicas nítidas y detalladas
- Integra algoritmos avanzados de procesamiento de imágenes, incluidos DRC, reducción de ruido 2D / 3D y mejora de bordes (EE) para una claridad superior
Alta confiabilidad, sensibilidad superior
- La tecnología de imágenes térmicas enfriadas MWIR garantiza una excelente adaptabilidad y consistencia entre aplicaciones
- Sensibilidad térmica excepcional con NETD ≤ 20mK
Fácil integración y configuración flexible
- Soporta la interfaz CameraLink con salida de datos de imagen RAW/YUV
- Múltiples configuraciones ópticas de zoom continuo disponibles para diferentes necesidades
Especificaciones del producto
| Modelo | GAVIN GC615MB |
|---|---|
| Indicadores | |
| Resolución | 640×512 |
| Tamaño de los píxeles | 15 μm |
| Cuidado con el aire | Se aplicará el código RS046: |
| Respuesta espectral | 3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2 |
| Detector de infrarrojos NETD ((23°C) | 20mK ((F4) El número de unidades de ensayo debe ser el siguiente: |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 50 Hz y 100 Hz |
| Modo de atenuación | Se trata de un sistema de control de las emisiones de gases de escape. |
| Zoom digital | Zoom digital continuo de 1 a 8 veces |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | DRC, Reducción del ruido de la imagen 2D/3D, EE |
| Eléctrico | |
| Interfaz externa estándar | El número de identificación de la entidad |
| Video analógico | PAL/NTSC |
| Video digital | El número de unidad de control de la unidad de control de la unidad de control será el siguiente: Opción: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica de modo único/Fibra óptica de modos múltiples |
| Sincronización externa | Se aplicará la norma LV-TTL. Opción: RS422/LVDS |
| Comunicación | Se aplicará la norma USB2.0/LV-TTL. Opción: RS422 / CAN / USB3.0 / GigE |
| Fuente de alimentación | Las partidas de los componentes de las máquinas de ensamblaje |
| Consumo de energía constante ((23°C) | ≤ 10 W |
| Tiempo de enfriamiento ((23°C) | ≤ 8 minutos |
| Tamaño ((mm) | 120 × 84 × 60 |
| Peso (g) | ≤ 460 |
| Temperatura de funcionamiento | -40°C~+71°C |
| Vibración | Vibración: intensidad de transporte a alta velocidad; Impacto: onda sinusoidal media, 40 g/11 ms, 3 ejes, 6 direcciones, 3 veces/dirección |
| Lentes ópticas | |
| Opciones de lentes | Enfoque fijo: 25 mm/F2 Zoom continuo: 15 ~ 300 mm/F4 23 ~ 450 mm/F4 |
Aplicaciones industriales
El módulo de cámara infrarroja GAVIN GC615MB se utiliza ampliamente en muchas áreas como NDT, monitoreo ambiental, vigilancia a largo plazo, investigación científica, etc.
Su socio de confianza en detección infrarroja
Profundidad de la experiencia técnica
Con muchos años de experiencia en la investigación, desarrollo y aplicación de tecnología de sensores infrarrojos, hemos construido fuertes capacidades en diseño de chips, fabricación de obleas,envasado y ensayoNuestra sólida base nos permite ofrecer continuamente productos innovadores y fiables que satisfagan las demandas cambiantes del mercado.
Centrada en la innovación y la aplicación práctica en la detección infrarroja
Estamos comprometidos a impulsar avances tecnológicos en imágenes térmicas, constantemente empujando los límites en NETD, SWaP y temperatura de funcionamiento.Nuestros productos son líderes en aplicaciones de seguridad., monitoreo industrial, sistemas inteligentes y más.
Cartera de productos diversificada
Con el apoyo de I+D independiente y múltiples vías técnicas,Ofrecemos una amplia gama de componentes de detección de infrarrojos tanto refrigerados como no refrigerados, ofreciendo soluciones a medida para una amplia variedad de industrias..
Una validación rigurosa de la fiabilidad garantiza la calidad
Con el apoyo de un sólido sistema de gestión de la calidad, nuestros productos se someten a múltiples procedimientos de prueba durante toda la producción para garantizar la estabilidad y fiabilidad a largo plazo.
Servicios de apoyo técnico profesional y desarrollo conjunto
Nuestro equipo de ingeniería trabaja en estrecha colaboración con los equipos de I+D y productos de los clientes para acelerar la integración del sistema, mejorar la eficiencia y acortar el tiempo de comercialización.
Preguntas frecuentes
1Ventajas de las imágenes ópticas de gas
- Ahorro de tiempo y eficiencia:Apoya la detección a gran escala en tiempo real, localización rápida de fugas, sin necesidad de interrumpir la producción
- Detección de largo alcance:lejos de zonas peligrosas y complejas, ensayos no destructivos sin contacto, sin fuente de radiación adicional
- Fácil de analizar:imágenes intuitivas, almacenamiento instantáneo, análisis conveniente
- Inspección multifunción:se puede detectar una variedad de gases, con una excelente función de medición remota de la temperatura
2Principio de trabajo de las imágenes ópticas de gas
La imagen óptica de gases es un tipo de tecnología infrarroja que podría ver gases industriales invisibles.la diferencia de radiación infrarroja causará entre el gas y el fondoEl detector infrarrojo de detección de fugas de gas con filtro de banda estrecha incorporado solo recibe la banda infrarroja cerca del pico de absorción de gas infrarrojo.y puede convertir el gas en imágenes infrarrojas visibles a través de la diferencia de radiación entre el gas y el fondo.
