Núcleo de cámara IR refrigerado por integración rápida EYAS1212 megapíxel 1280x1024/12 μM

Lugar de origen Wuhan, provincia de Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo EYAS1212
Cantidad de orden mínima 1 pieza
Precio Negotiable
Condiciones de pago LC, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 1280x1024 Tamaño de píxel 12 μm
NETO ≤20mK Rango espectral 3,7~4,8 μm de peso molecular
Talla 149x58,5x71mm Cuadros por segundo 1~100Hz Ajustable
Alta luz

Núcleo de cámara IR EYAS 1212

,

núcleo de cámara IR 1280x1024

,

módulos de cámara refrigerados por integración 12um

Deja un mensaje
Descripción de producto

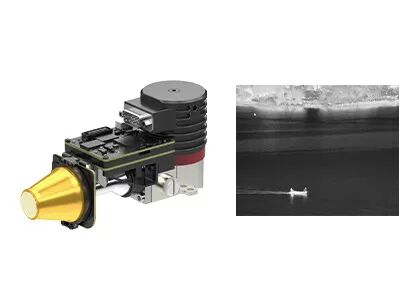

Núcleo térmico refrigerado EYAS1212



EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR Módulo de infrarrojos refrigerado para una integración rápida



Descripción del producto



EYAS1212 es un módulo de infrarrojos refrigerado analógico-digital de alta resolución basado en formatos de 1280x1024 y paso de 12 μm IR FPA.



Este módulo AD incluye una placa de proximidad que proporciona la sincronización FPA y las fuentes de alimentación sensibles.Además, la interfaz Camera Link genera datos sin procesar de 16 bits, lo que simplifica enormemente la integración del detector en el sistema.



Por lo tanto, el módulo EYAS1212 AD facilita a los clientes OEM realizar pruebas de aceptación rápidas en el detector de infrarrojos refrigerado GST C1212M 1280x1024/12 μm, iniciar un desarrollo secundario rápido y acortar su período de desarrollo de módulos infrarrojos refrigerados o cámaras térmicas infrarrojas completas o sistemas basados ​​en sistemas refrigerados. detectores de infrarrojos.



Global Sensor Technology es un proveedor de sensores detectores infrarrojos y núcleos de cámaras térmicas OEM.Tenemos más de 10 años de experiencia en las industrias de imágenes térmicas infrarrojas.Contamos con un equipo profesional de servicio posventa para brindar a los clientes una respuesta profesional.Para cualquier pregunta o problema, comuníquese con nosotros en cualquier momento, estaremos en la primera vez para que responda.



Principales características



- Fácil de desarrollar e integrar

- Salida de interfaz Cameralink Datos sin procesar de 16 bits, control de puerto serie

- Estructura integrada, las dimensiones son consistentes con el detector

- Suministro único de 5V

- Capaz de capturar objetivos móviles de alta velocidad



Especificaciones del producto



Modelo EYAS1212
Rendimiento del detector de infrarrojos
Resolución 1280x1024
Tamaño de píxel 12 μm
refrigerador criogénico RS058F
Rango espectral 3,7 μm~4,8 μm MW
Tiempo de enfriamiento (25°C) ≤6min
RED Óptima (20°C) ≤20mK
Modo de trabajo
Cuadros por segundo 1~100Hz Ajustable
Modo de trabajo Instantánea;modo de integración ITR/IWR;Modo ventana;Anti-floración
Especificación eléctrica
Interfaz externa estándar QSH 60 pines
Video digital Cameralink: salida de datos sin procesar de 16 bits
sincronización externa CC1: sincronización externa INT/Frame;CC2: sincronización externa MC
Comunicación Puerto serie Cameralink: TFG+/-, TC+/-;9600bps
Fuente de alimentación Panel de imágenes de 1 canal: 5V
Refrigerador criogénico de 1 canal: 24V
Consumo de energía estable 9W
Dimensión (mm) 149×58.5×71
Peso ≤680g
Temperatura de trabajo -40°C ~ +60°C
Magnitud de vibración Vibración: transporte de alta velocidad montado en vehículos GJB
Choque: Onda semisinusoidal, 40 g 11 ms, 3 ejes 6 direcciones 3 veces cada uno



Aplicaciones industriales



El módulo de imagen térmica EYAS1212 se usa ampliamente en muchas áreas, como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.



Núcleo de cámara IR refrigerado por integración rápida EYAS1212 megapíxel 1280x1024/12 μM 0



Acerca del equipo de infrarrojos GST



Núcleo de cámara IR refrigerado por integración rápida EYAS1212 megapíxel 1280x1024/12 μM 1



preguntas frecuentes



1. Clasificación de matrices de plano focal infrarrojo (FPA)



De acuerdo con el método de enfriamiento, la matriz de plano focal infrarrojo se puede dividir en detectores de imágenes térmicas enfriados y no enfriados.El detector infrarrojo FPA refrigerado adopta principalmente una botella Dewar/refrigerador de aceleración de inicio rápido y una botella Dewar/refrigerador de ciclo Stirling en la actualidad.Mientras que el detector de infrarrojos térmico FPA no refrigerado funciona a temperatura ambiente.Es el núcleo del sistema de imagen térmica no refrigerado.Los materiales sensibles al calor más comunes incluyen el óxido de vanadio (Vox) y el silicio amorfo (a-Si).El material de óxido de vanadio es la opción principal en el mercado actual;tiene un alto coeficiente de resistencia a la temperatura y alta sensibilidad térmica.



2. Principio de funcionamiento de la matriz de plano focal infrarrojo



Se dispone una serie de elementos fotosensibles en el detector de matriz de plano focal.Los rayos infrarrojos emitidos desde el infinito se reflejan en estos elementos fotosensibles de la matriz del plano focal a través del sistema óptico.El detector convierte la señal de luz en una señal eléctrica y realiza amplificación integral, muestreo, búfer de salida y sistema de multiplexación, y finalmente se envía al sistema de monitoreo para formar una imagen.
