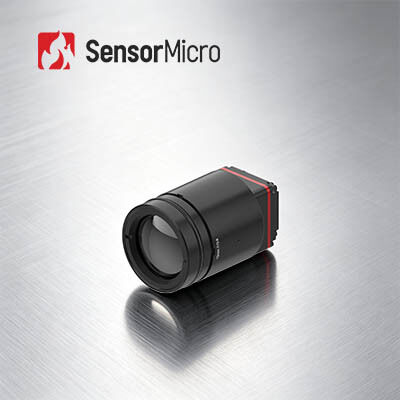

1280×1024 Resolución 8μm Tamaño de píxel 30mK NETD Módulo de cámara de imágenes térmicas sin enfriar Alta definición
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pieza |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024 / 8μm | Lente de la cámara | Múltiples disponibles |
|---|---|---|---|
| Algoritmo de imagen | NUC/3DNR/DNS/RDC/EE | NETO | ≤30mK |
| Rango espectral | 8~14μm de largo | Interfaz de vídeo digital | MIPI-CSI |
| Resaltar | Módulo infrarrojo 640x512 de la cámara,Módulo infrarrojo de la cámara de las cargas útiles del UAV |
||
Descripción de producto
definición no refrigerada del módulo de cámara de la toma de imágenes térmica 1280×1024/los 8μm alta
Descripción general del producto
Nos complace recomendar nuestro módulo de imágenes térmicas iTL1208, el núcleo de cámara infrarroja de megapíxeles de 8 μm iTL1208, especialmente diseñado para compradores globales que se centran en componentes térmicos de bajo SWaP y alto costo y rendimiento. Este módulo compacto presenta un tamaño total de 22,6 × 22,6 × 34,5 mm y un peso neto de 35,7 g con una lente estándar de 12 mm, lo que lo hace altamente adaptable para productos finales móviles y portátiles convencionales en el extranjero.
Ofrece una sensibilidad térmica excepcional con 30 mK NETD e imágenes térmicas nítidas de alta definición de 1280 × 1024 con la ayuda de algoritmos de ajuste de imagen integrados. Todas las interfaces industriales estándar están reservadas: MIPI CSI, salida dual de datos RAW/YUV y canales de control serie/I2C. Apoyamos pruebas de muestras, pedidos de prueba de lotes pequeños y orientación técnica transfronteriza completa para el ensamblaje de su producto local y su lanzamiento al mercado.
Características principales
-
Diseño extremadamente livianoTamaño compacto de 22,6×22,6×34,5 mm y un peso de 35,7 g (incluida una lente de 12 mm)Entre los niveles más altos de integración de su clase.
-
Alta sensibilidad, detección precisaTamaño de píxel ultrapequeño de 8 μm con resolución de 1280 × 1024, que ofrece detalles finos e imágenes clarasNETD típico ≤ 30 mK, lo que permite una detección confiable de diferencias sutiles de temperatura
-
Desarrollo simplificado, integración rápidaMúltiples opciones de lentes ópticas disponibles para cumplir con diversos requisitos de aplicaciónAdmite interfaz de salida de imagen MIPI CSISalida de datos de imágenes RAW y YUV, con control vía puerto serie/I2C
Especificaciones del producto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores de infrarrojos | Material sensible: VOx Resolución: 1280×1024 Tamaño de píxel: 8μm Respuesta espectral: 8μm ~ 14μm NETD típico: ≤30mK |
| Procesamiento de imágenes | Velocidad de fotogramas digitales: 25/30 Hz Tiempo de inicio: ≤6s Vídeo digital: RAW/YUV Algoritmo de imagen: NUC/3DNR/DNS/DRC/EE Visualización de imagen: 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) |
| Software para PC | Control de módulo y visualización de vídeo |
| Eléctrico | Interfaz externa estándar: 34Pin_Connector Interfaz: BP04SD-34-0065-R0 Interfaz de comunicación: TTL-232/I2C Interfaz de vídeo digital: MIPI-CSI Voltaje de alimentación: 4,5-5,5 V Consumo de energía típico: 1W |
| Mecánico |
Tamaño (incluida la lente): • Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) • Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm) • Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lente Φ26,6 mm) • Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm) • Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm) • Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm) Peso (incluida la lente): • 85,5±4,5 g (con lente de 5 mm) • 70,5±3,6 g (con lente de 10 mm) • 35,7±2 g (con lente de 12 mm) • 40,7±2,1 g (con lente de 17 mm) • 71,0±3,6 g (con lente de 25 mm) • 110±5,5 g (con lente de 35 mm) |
| Adaptabilidad ambiental | Temperatura de funcionamiento: -40 ℃ ~ + 70 ℃ Temperatura de almacenamiento: -45 ℃ ~ +85 ℃ Humedad: 5%~95%, sin condensación Vibración: 5,35 grms, vibración aleatoria, 3 ejes Impacto: Media onda sinusoidal, 40 g/11 ms, Dirección de impacto Eje X, 3 veces Certificación: ROHS2.0/REACH Lente óptica: Enfoque fijo Atérmico: 5/10/12/17/25/35 mm |
Aplicaciones industriales
- Lucha contra incendios forestales
- Mantenimiento de energía
- Inspección Fotovoltaica
- Monitoreo de seguridad
- Dispositivos portátiles
- Dispositivos portátiles
Ventajas del producto
-
Cartera de productos diversaUna amplia gama de formatos de productos que incluyen detectores de infrarrojos, núcleos de cámaras y módulos para cumplir con diversos requisitos de integración.
-
Rica variedad de productosMúltiples resoluciones de matriz, tamaños de píxeles, bandas de ondas y combinaciones de opciones de lentes brindan una mayor flexibilidad para diversas aplicaciones.
-
Rendimiento excepcionalImágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y gran confiabilidad, diseñados para funcionar en una amplia gama de desafíos ambientales.
-
Fácil integraciónLas múltiples opciones de interfaz simplifican la integración y permiten un desarrollo rápido en múltiples campos de aplicación.
Preguntas frecuentes
¿Qué es el rango DRI?
Es un medio para medir la distancia a la que un detector de infrarrojos puede producir una imagen de un objetivo específico y se puede dividir en rango de detección, rango de reconocimiento y rango de identificación.
D (Detección): capacidad de distinguir un objeto del fondo
R (Reconocimiento): capacidad de clasificar la clase de objeto (animal, humano, vehículo, barco…)
I (Identificación): capacidad de describir el objeto en detalle (un hombre con sombrero, un ciervo, un jeep…)
Según el criterio de Johnson, cuando la probabilidad de que los detalles del objetivo sean visibles a la distancia DRI es del 50%, el número mínimo de pares de líneas del objetivo es 1:3:6 (o 1:4:8), y el número mínimo correspondiente de píxeles es 2:6:12 (o 2:8:16).
Suponiendo que el diámetro del objetivo es H, la distancia focal es f, el tamaño de píxel es d y el número de pares de líneas es n, entonces la distancia de visión L = H × f / (2n × d)
D (Detección): capacidad de distinguir un objeto del fondo
R (Reconocimiento): capacidad de clasificar la clase de objeto (animal, humano, vehículo, barco…)
I (Identificación): capacidad de describir el objeto en detalle (un hombre con sombrero, un ciervo, un jeep…)
Según el criterio de Johnson, cuando la probabilidad de que los detalles del objetivo sean visibles a la distancia DRI es del 50%, el número mínimo de pares de líneas del objetivo es 1:3:6 (o 1:4:8), y el número mínimo correspondiente de píxeles es 2:6:12 (o 2:8:16).
Suponiendo que el diámetro del objetivo es H, la distancia focal es f, el tamaño de píxel es d y el número de pares de líneas es n, entonces la distancia de visión L = H × f / (2n × d)
