Núcleo de cámara LWIR de infrarrojos ultra mini sin enfriar con resolución de 640x512, tono de píxeles de 8 μm y NETD ≤30mK
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL608 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Velocidad de fotogramas | 30/50Hz | NETD típico | ≤30mK |
|---|---|---|---|
| Resolución | 640x512 | Consumo de energía | 0,4W |
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| Resaltar | Cámara termal 12um del abejón sin enfriar,Cámara termal refrescada 640x512 del abejón,cámara termal del abejón 3Axis |
||
Descripción de producto

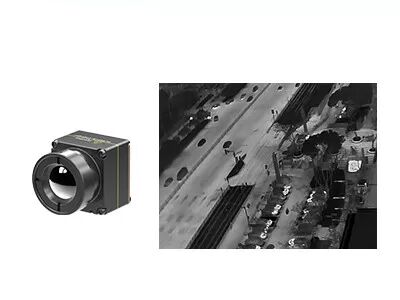

Núcleo de cámara LWIR infrarroja ultra mini sin enfriar 640x512/8μm
Descripción del Producto
La iTL608 es un núcleo de cámara térmica infrarroja no refrigerada, ultracompacto y de alta integración diseñado para aplicaciones de imágenes portátiles y exigentes. Con un factor de forma en miniatura de 13 * 13 * 18,3 mm (aproximadamente el tamaño de un pulgar humano) y un peso ligero de 6,7 ±1,5 g (con una lente de 6 mm), establece un nuevo punto de referencia para la optimización SWaP (tamaño, peso y potencia) en su clase de producto.
Equipado con un detector infrarrojo VOx de alto rendimiento y con un diseño de píxeles ultrapequeños de 8 μm combinado con una resolución de 640 * 512, el núcleo ofrece una sensibilidad térmica excepcional con NETD ≤ 30 mK, lo que permite una detección precisa de variaciones sutiles de temperatura. Al operar dentro de la banda infrarroja de onda larga (LWIR) de 8-14 μm, logra una identificación precisa de objetivos de temperatura ambiente estándar.
Características principales
- Diseño extremadamente liviano
Tamaño compacto de 13 * 13 * 18,3 mm y un peso de 6,7 ±1,5 g (incluida una lente de 6 mm)
Entre los niveles más altos de integración de su clase. - Alta sensibilidad, detección precisa
Tamaño de píxel ultrapequeño de 8 μm con resolución de 640 x 512, que ofrece detalles finos e imágenes claras
NETD típico ≤ 30 mK, lo que permite una detección confiable de diferencias sutiles de temperatura - Desarrollo simplificado, integración rápida
Múltiples opciones de lentes ópticas disponibles para cumplir con diversos requisitos de aplicación
Admite múltiples interfaces de salida de imágenes, incluidas MIPI/USB 2.0/BT.656
Salida de datos de imágenes RAW y YUV, con control vía puerto serie/I2C
Especificaciones del producto
| Modelo | iTL608 |
|---|---|
| Indicadores de detectores de infrarrojos | |
| Materiales sensibles | voz |
| Resolución | 640*512 |
| Tamaño de píxel | 8μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤30 mK |
| Procesamiento de imágenes | |
| Velocidad de fotogramas digitales | 30/50Hz |
| Hora de inicio | ≤6s |
| Vídeo Digital | CRUDO/YUV/TMP |
| Algoritmo de imagen | NUC/3DNR/DNS/RDC/EE |
| Visualización de imagen | 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) |
| Software para PC | |
| Software | Control de módulo y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz de conector de 34 pines: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/USB2.0/I2C |
| Interfaz de vídeo digital | MIPI/USB2.0/BT.656 |
| Voltaje de suministro | 4-5,5 V |
| Consumo de energía típico | 0,4W |
| Mecánico | |
| Tamaño (incluida la lente) | Con lente de 6 mm: 13 * 13 * 18,3 mm (diámetro exterior de la lente Φ12,3 mm) Con lente de 8,7 mm: 13 * 13 * 19,8 mm (diámetro exterior de la lente Φ15,6 mm) Con lente de 16,7 mm: 13 * 13 * 27,9 mm (diámetro exterior de la lente Φ22,2 mm) Con lente de 30 mm: 13 * 13 * 39 mm (diámetro exterior de la lente Φ36 mm) |
| Peso (incluida la lente) | 6,7 ± 1,5 g (lente de 6 mm) 7,5 ± 1,5 g (lente de 8,7 mm) 17 ± 1,5 g (lente de 16,7 mm) 42,7 ± 1,5 g (lente de 30 mm) |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -40℃~+70℃ |
| Temperatura de almacenamiento | -45℃~+85℃ |
| Humedad | 5%~95%, sin condensación |
| Vibración | 5,35 grms, vibración aleatoria, 3 ejes |
| Impacto | Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces |
| Proceso de dar un título | ROHS2.0/ALCANCE |
| Lente óptica | Atérmico de enfoque fijo: 6/8,7/16,7/30 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL608 se puede utilizar en campos de extinción de incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, etc.
Servicio personalizado
- Personalización del producto:Ajuste las configuraciones y adapte los algoritmos para cumplir con los requisitos específicos de la industria.
- Soporte técnico y capacitación in situ:Proporcionar a los clientes principales configuración práctica del sistema y capacitación operativa.
- Innovación conjunta para nuevos productos y mercados:Colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicaciones de infrarrojos
Preguntas frecuentes
1. ¿En qué industrias se utilizan los detectores infrarrojos de matriz de plano focal?
El detector de plano focal infrarrojo es el componente central del sistema de imágenes térmicas y es la clave para detectar, identificar y analizar información infrarroja de objetos. Tiene una amplia gama de aplicaciones en tráfico, inspección, monitoreo de seguridad, meteorología, medicina y otras industrias.
2. ¿Cuáles son las características del detector de plano focal infrarrojo refrigerado y no refrigerado?
Los detectores de plano focal infrarrojo se pueden dividir en detector de plano focal infrarrojo enfriado y detector de plano focal infrarrojo no refrigerado. El detector de infrarrojos refrigerado funciona en un entorno de vacío de baja temperatura con alta sensibilidad y puede distinguir diferencias de temperatura más sutiles, mientras que el detector de plano focal infrarrojo no refrigerado no necesita un entorno criogénico y puede funcionar a temperatura ambiente.
3. ¿En qué industrias se utilizan los detectores infrarrojos de matriz de plano focal?
El detector de plano focal infrarrojo es el componente central del sistema de imágenes térmicas y es la clave para detectar, identificar y analizar información infrarroja de objetos. Tiene una amplia gama de aplicaciones en tráfico, inspección, monitoreo de seguridad, meteorología, medicina y otras industrias.
