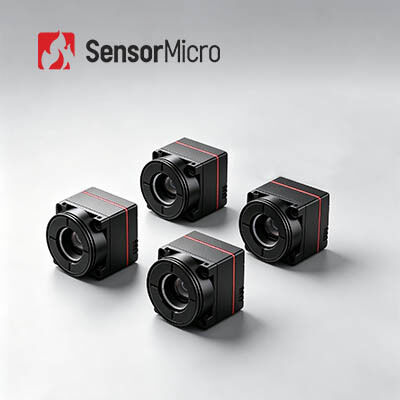

Núcleo de cámara térmica sin enfriamiento con óxido de vanadio con resolución de 640x512 y pitch de píxeles de 12 μm a un consumo de energía de 0,5 W

  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
Lugar de origen Wuhan, provincia de Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iTL612 Pro
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 640x512 Velocidad de fotogramas 25/30Hz/50Hz
Consumo de energía 0,5w NETD típico ≤40mK
Rango espectral 8~14μm Paso de píxeles 12 μm
Resaltar

Base termal de la cámara del abejón sin enfriar

,

Cámara termal del abejón del óxido del vanadio

,

Base termal de la cámara del tamaño minúsculo
Deja un mensaje
Descripción de producto
Núcleo de Cámara Térmica No Enfriada de Óxido de Vanadio, Tamaño Diminuto 640x512/12μm 30Hz
Descripción del Producto
El núcleo de cámara infrarroja ultra-miniatura iTL612Pro está equipado con un detector a nivel de oblea de 640*512/12μm y diseñado con una estructura ultra-compacta. Con una huella transversal de solo 17.3*17.3 mm y un peso total de solo 13.7g, redefine los estándares SWaP (Tamaño, Peso y Potencia) de la industria. Al garantizar imágenes térmicas de alta calidad y admitir una variedad de configuraciones de SDK, logra una miniaturización extrema de los componentes centrales, abordando con precisión los exigentes requisitos de los sistemas infrarrojos compactos en términos de carga estructural, integración del sistema y desarrollo iterativo.
Características Principales
  • Ligereza Insuperable y Carga Mínima
    • Tamaño Ultra-Miniatura: 17.3*17.3*23.4 mm (incluyendo lente de 9.1 mm)
    • Ultra-Ligero: 13.7±0.5g (incluyendo lente de 9.1 mm)
    • Consumo de Energía Ultra-Bajo: Tan bajo como 0.5W
  • FPA Principal con Imagen Clara
    • Resolución 640x512 para integración generalizada
    • Claridad de Imagen Mejorada: Múltiples algoritmos de imagen de nueva generación para una mejor calidad de imagen
  • Desarrollo Fácil e Integración Fluida
    • Múltiples opciones de lentes disponibles para adaptarse a diversos escenarios de aplicación
    • Soporta múltiples interfaces de salida de imagen: DVP8, LVDS, MIPI, USB 2.0 y BT.656
    • Salida de datos RAW/YUV/Matrix-TEMP con control de puerto serie
Especificaciones del Producto
Modelo iTL612Pro
Indicadores del Detector IR
Material Sensible VOx
Resolución 640*512
Tamaño de Píxel 12μm
Respuesta Espectral 8μm ~ 14μm
NETD Típico ≤40mK
Procesamiento de Imagen
Frecuencia de Fotogramas Digital 25/30Hz/50Hz
Tiempo de Arranque ≤5s
Video Digital RAW/YUV/Matrix-TEMP
Algoritmo de Imagen NUC/3DNR/DNS/DRC/EE
Visualización de Imagen 10 (Negro Caliente/Blanco Caliente/Color Falso)
Software para PC
Módulo Infrarrojo Control de Módulo y Visualización de Video
Eléctrico
Interfaz Externa Estándar Interfaz 30Pin_HRS: DF40C-30DP-0.4V(51)
Interfaz Externa MIPI Interfaz de Conector Panasonic de 34 pines: AXE634124
Interfaz de Comunicación TTL-232/USB2.0
Interfaz de Video Digital DVP8/LVDS/MIPI/USB2.0/BT.656
Voltaje de Suministro 4.2-5.5V
Consumo de Energía Típico 0.5W
Medición de Temperatura
Temperatura de Operación -10℃~+50℃
Rango de Medición de Temperatura /
Precisión de Medición de Temperatura /
Medición de Temperatura Parcial /
SDK /
Mecánico
Tamaño (incluyendo lente) 17.3*17.3*23.4 (lente de 9.1 mm)
17.3*17.3*30.2 (lente de 13 mm)
17.3*17.3*38 (lente de 25 mm)
17.3*17.3*54 (lente de 45 mm)
Peso (incluyendo lente) 13.7±0.5g (lente de 9.1 mm)
20±0.5g (lente de 13 mm)
27.3±0.5g (lente de 25 mm)
51±0.5g (lente de 45 mm)
Adaptabilidad Ambiental
Temperatura de Operación -40℃~+70℃
Temperatura de Almacenamiento -45℃~+85℃
Humedad 5%~95%, sin condensación
Vibración Vibración Sinusoidal, Frecuencia: 10HZ～150HZ～10HZ, Valor Pico: 0.15mm, Dirección Axial: X, Tiempo de Resistencia: 8min/eje, Ciclos: 2 veces
Impacto Onda Semicinoidal, 30g/11ms, Dirección de Impacto Eje X, 3 veces
Certificación ROHS2.0/REACH
Lente Óptica Atermal de Enfoque Fijo: 9.1/13/25/45mm
Aplicaciones Industriales
El módulo de imagen térmica iTL612 Pro se puede utilizar en campos como lucha contra incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles, etc.
Nuestra Línea de Productos
  • Alta sensibilidad y excelente rendimiento
  • Tecnología líder mundial en la industria infrarroja
  • Varios detectores infrarrojos disponibles: detectores IR no enfriados y enfriados en diferentes formatos y tamaños de píxel
  • Producción en volumen para garantizar una entrega rápida: tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Preguntas Frecuentes
1. Sobre el detector infrarrojo con encapsulado cerámico
El proceso de encapsulado cerámico es similar al encapsulado metálico, que es una tecnología madura de encapsulado de detectores infrarrojos. En comparación con el encapsulado metálico, el volumen y el peso del detector encapsulado se reducirán considerablemente. Para el encapsulado cerámico, su circuito de lectura tiene una función de autoajuste de la temperatura de funcionamiento y no requiere estabilización TEC.
2. Encapsulado a Nivel de Oblea
El encapsulado a nivel de oblea, también conocido como encapsulado de tamaño a nivel de oblea, se ha convertido en una parte importante de la tecnología de encapsulado avanzada en la industria de semiconductores. El encapsulado a nivel de oblea (WLP) es el proceso de completar el encapsulado de alto vacío directamente en toda la oblea MEMS, luego grabar y cortar para fabricar un detector infrarrojo individual. Realiza la mayoría o todos los procedimientos de encapsulado y prueba directamente en la oblea del detector IR antes del corte. Es un paquete de tamaño de chip mejorado que satisface las necesidades de tamaño pequeño, peso ligero, portabilidad, dispositivos de mano, bajo precio y alta eficiencia de producción.
