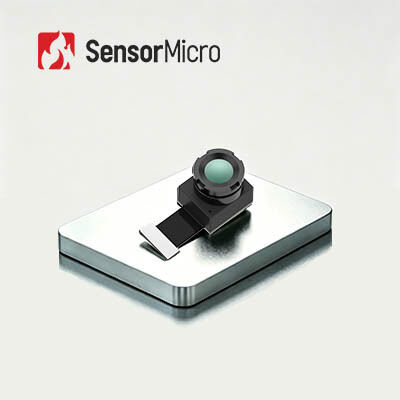

Núcleo de imagen térmica LWIR no refrigerado de tamaño pequeño OEM con resolución de 256x192 y diseño libre de enfoque con paso de píxeles de 12 μm
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | timo212 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 256x192 | Paso de píxeles | 12 μm |
|---|---|---|---|
| Rango espectral | 8~14μm | Rango de medición de temperatura | -20℃~+550℃ |
| Velocidad de fotogramas | Termografía: 25 Hz, Imágenes: 50 Hz | Modo de enfoque | Enfoque libre |
| Resaltar | Base sin enfriar de la toma de imágenes térmica de LWIR,Base de la toma de imágenes térmica del OEM LWIR,pequeña base termal de la cámara 12um |
||
Descripción de producto
OEM Núcleo de imágenes térmicas LWIR sin enfriar de tamaño pequeño 256x192/12μm
Núcleo de imágenes térmicas LWIR sin enfriar de peso ligero
El módulo de imágenes IR TIMO212 sin enfriar es parte de la familia de módulos de cámaras de infrarrojos TIMO desarrollados por SensorMicro.Cuenta con un detector infrarrojo de tamaño excepcionalmente pequeño de 256x192/12μm que cubre longitudes de onda largas de 8 a 14 micras.
Gracias a la tecnología WLP, el módulo de cámara térmica IR TIMO212 consigue una estructura súper micro,gastos de coste muy bajos al tiempo que ofrece una mayor sensibilidad y una calidad de imagen superior a un precio asequible, permitiendo a los clientes elegir el tipo más adecuado de acuerdo con sus necesidades.
Debido a su estructura totalmente optimizada, el núcleo de cámara térmica TIMO212 se utiliza ampliamente en aplicaciones de imágenes térmicas infrarrojas como termografía, prevención de epidemias, hardware inteligente y AIoT.
Principales características
- Módulo ultra-miniatura con optimización SWaP-C definitiva
- Detector envasado a nivel de oblea + óptica a nivel de oblea + obturador de válvula microelectromagnética
- El módulo térmico infrarrojo más pequeño, que permite la funcionalidad básica de imágenes térmicas con la máxima eficiencia de costes
- Tamaño compacto, peso ligero y bajo consumo de energía, ideal para integrarse en dispositivos en miniatura
- Opciones ópticas flexibles, medición precisa de la temperatura
- Varias opciones de lentes disponibles, incluidos el gran angular y el teleobjetivo, para satisfacer las diversas necesidades de aplicación
- Medición de temperatura de alta precisión con una precisión de hasta ±2°C; admite tanto el monitoreo de temperatura regional como de fotograma completo
- Fácil integración, desarrollo rápido
- Soporta la interfaz de imagen DVP, compatible con varias plataformas integradas
- Cumple con las normas medioambientales RoHS 2.0
Especificaciones del producto
| Modelo | - ¿Qué quieres decir? |
|---|---|
| Resolución | 256×192 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8-14 μm |
| Modo de enfoque | Sin enfoque |
| Lente (HFOV/FL) | 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm. No hay más remedio. |
| Peso (g) | 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4 |
| Tamaño (mm, sin FPC) | 16×14×18 16×14×14.6 14×12×9.8 16×14×15 16×14×14×15 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×146 |
| Número de PIN | 40PIN |
| Datos de salida | 14 bits en bruto |
| Tasa de fotogramas | La termografía es de 25 Hz, la imagen es de 50 Hz. |
| Rango de medición de la temperatura | -20°C~+550°C (-20°C~+150°C) |
| Precisión de la medición de la temperatura | Más de ±2 °C / ±2% |
| Temperatura de funcionamiento | -20°C ~ +60°C |
| Humedad | 5% ~ 85% |
| Temperatura de almacenamiento | -45°C~+85°C |
| Certificación | RoHS 2.0 / alcance |
Aplicaciones industriales
El núcleo de cámara térmica TIMO212 se utiliza ampliamente en muchas áreas, como termografía, hardware inteligente, edificio inteligente, hogar inteligente y AIoT.
Nuestros productos IR
Preguntas frecuentes
¿Qué es la radiación infrarroja?
Cuando se habla de imágenes térmicas infrarrojas, lo primero que se debe considerar es la radiación infrarroja (IR). La longitud de onda de la energía de la radiación infrarroja comienza en aproximadamente 700 nm y se extiende hasta aproximadamente 1 mm.Todos los objetos emiten una cierta cantidad de calor en forma de radiación infrarroja., que es invisible para nosotros porque en todo el espectro electromagnético, el ojo desnudo sólo puede ver "luz visible".
¿Cómo funciona la imagen térmica infrarroja?
El componente central del equipo infrarrojo es el detector térmico infrarrojo, que puede detectar de manera sensible las pequeñas diferencias de temperatura de los objetos circundantes.Recopila información de radiación de objetos y emite información de temperatura para imágenes basadas en datos de diferencia de temperaturaCuanto más caliente es el objeto, más radiación infrarroja produce.
