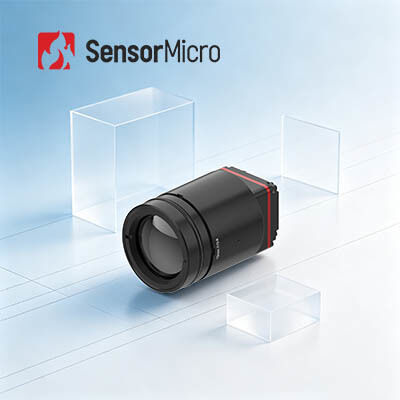

Módulo de imagen térmica de resolución 1280x1024 sin enfriamiento LWIR con pitch de píxeles de 8μm y NETD ≤30mK

  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iTL1208
Cantidad de orden mínima 1 PEDAZO
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 1280x1024 Consumo de energía 1W
Rango espectral 8~14μm Paso de píxeles 8μm
NETO ≤30mK Velocidad de fotogramas 25Hz/30Hz
Resaltar

módulo de la toma de imágenes térmica de la lente de 25m m

,

Módulo al aire libre 640x512 de la toma de imágenes térmica

,

Base termal sin enfriar de LWIR
Deja un mensaje
Descripción de producto
Modulo de imágenes térmicas LWIR sin enfriar de 1280x1024/8μm
Resumen del producto

El iTL1208 es un núcleo de cámara infrarroja sin enfriar de 8 μm diseñado para equipos terminales optoelectrónicos miniaturizados modernos.Pesa sólo 35..7 gramos y mide 22.6*22.6*34.5 milímetros con una lente de 12 mm.El módulo ofrece imágenes térmicas de alta definición líderes en su clase a una resolución de 1280*1024 con una sensibilidad térmica ultrabaja de 30mKEquipado con interfaces periféricas estándar y lentes personalizadas opcionales, admite una integración rápida del sistema y una configuración de parámetros sencilla.detección industrial, y campos de terminales móviles portátiles, proporciona un soporte de imágenes infrarrojas básicas estable y confiable para la iteración y actualización de equipos terminales.

Principales características
  • Diseño extremadamente ligero- Tamaño compacto de 22,6*22,6*34,5 mm y peso de 35,7 g (incluida la lente de 12 mm); uno de los niveles de integración más altos de su clase
  • Alta sensibilidad, detección precisa- 8 μm de tamaño de píxel ultrapequeño con una resolución de 1280*1024, que ofrece detalles finos y imágenes claras; NETD típico ≤ 30mK, que permite la detección fiable de diferencias sutiles de temperatura
  • Desarrollo simplificado, integración rápida- Opciones múltiples de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación; admite interfaz de salida de imagen MIPI CSI; salida de datos de imagen RAW y YUV con control a través de puerto serial / I2C
Especificaciones del producto
Modelo ITL1208
Indicadores de los detectores de IR
Materiales sensibles VOC
Resolución 1280*1024
Tamaño de los píxeles 8 μm
Respuesta espectral 8 μm ~ 14 μm
Técnica de las TDN ≤ 30 mK
Procesamiento de imágenes
Tasa de fotogramas digitales 25/30 Hz
Tiempo de arranque ≤ 6 s
Video digital En el caso de los productos de origen animal, el valor de los productos de origen animal es el valor de los productos de origen animal.
Algoritmo de imagen NUC/3DNR/DNS/DRC/EE
Muestra de imagen 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente)
Software para PC
Software para PC Modulo de control y visualización de vídeo
Eléctrico
Interfaz externa estándar Interfaz del conector: BP04SD-34-0065-R0
Interfaz de comunicación TTL-232 / I2C
Interfaz de vídeo digital MIPI-CSI
Válvula de alimentación 4.5-5.5V
Consumo típico de energía 1W
Mecánica
Tamaño (incluida la lente) Con lente de 5 mm: 22,6 mm*22,6 mm*50 mm (diámetro exterior de la lente Φ37 mm)
Con lente de 10 mm: 22,6 mm*22,6 mm*45,3 mm (diámetro exterior de la lente Φ33 mm)
Con lente de 12 mm: 22,6 mm*22,6 mm*34,5 mm (diámetro exterior de la lenteΦ26,6 mm)
Con lente de 17 mm: 22,6 mm*22,6 mm*35,4 mm (diámetro exterior de la lente Φ27 mm)
Con lente de 25 mm: 22,6 mm*22,6 mm*44,2 mm (diámetro exterior de la lente Φ33 mm)
Con lente de 35 mm: 22,6 mm*22,6 mm*50,9 mm (diámetro exterior de la lente Φ43,2 mm)
Peso (incluida la lente) 85.5±4.5g (con lente de 5 mm)
70.5±3.6g (con lente de 10 mm)
35.7 ± 2 g (con lente de 12 mm)
40.7±2.1g (con lente de 17 mm)
71.0±3.6g (con lente de 25 mm)
110±5,5 g (con lente de 35 mm)
Adaptabilidad al medio ambiente
Temperatura de funcionamiento -40°C~+70°C
Temperatura de almacenamiento -45°C~+85°C
Humedad 5% a 95%, no condensante
Vibración 5.35 gramos, vibración aleatoria, 3 ejes
Impacto Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces
Certificación El objetivo de la presente Directiva es:
Lentes ópticas Foro fijo Atermal: 5/10/12/17/25/35 mm
Aplicaciones industriales

Termografía, vigilancia de seguridad, cargas útiles, robots, hardware inteligente, ADAS, extinción de incendios y rescate

Sobre el sensor Micro

SensorMicro es el principal fabricante y proveedor de servicios de detectores infrarrojos.Proporcionamos a los clientes de todo el mundo detectores de imágenes térmicas sin enfriar y enfriados de alto rendimiento y compartimos nuestra experiencia de aplicación profesionalProporcionamos detectores infrarrojos avanzados, núcleos de cámara y módulos con formatos y bandas de onda versátiles diseñados para claridad, sensibilidad y eficiencia.Nuestros productos se integran perfectamente en diversos sistemas, lo que permite aplicaciones de imagen y detección de próxima generación en todas las industrias..

Preguntas frecuentes
¿Qué es una cámara infrarroja?

Los sistemas de imágenes térmicas infrarrojas utilizan detectores infrarrojos para detectar la radiación infrarroja y convertirla en señales eléctricas, que luego se amplifican y procesan en imágenes mostradas.

Principio básico de la cámara infrarroja

La tecnología de imágenes térmicas es una tecnología pasiva de detección y reconocimiento sin contacto con dos funciones principales:

  • Termografía: medición de la temperatura sin contacto y detección de fallos
  • Visión nocturna: detecta e identifica fácilmente objetivos en la oscuridad total
