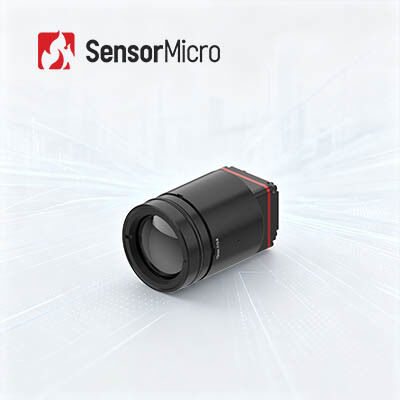

Núcleo de cámara de imagen térmica LWIR con resolución 1280x1024 8μm Pitch de píxeles y velocidad de fotogramas de 25Hz/30Hz
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 PEDAZO |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024 | Consumo de energía | 1W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| NETO | ≤30mK | Velocidad de fotogramas | 25Hz/30Hz |
| Resaltar | Base de la cámara de la toma de imágenes térmica de ADAS,base de la cámara de la toma de imágenes térmica 30Hz,base termal de la cámara 0.8W |
||
Descripción de producto
Núcleo de cámara de imagen térmica LWIR con velocidad de fotogramas de 25Hz/30Hz para ADAS
Módulo de imagen térmica LWIR con detectores de infrarrojos de 640x512 12 μm para exteriores
Resumen del producto
El núcleo de la cámara infrarroja iTL1208 de 8 μm equilibra la miniaturización extrema y el rendimiento estable en escenarios resistentes.y consumo de energía tan bajo como 1WSu peso ultraligero de 35,7 g y su estructura cúbica compacta evitan el fallo de la instalación estructural en equipos móviles y de mano propensos a las vibraciones.
El detector de infrarrojos de 8 μm de alto grado mantiene una sensibilidad de detección térmica constante ≤ 30 mK en medio de temperaturas ambientales fluctuantes, mientras que los algoritmos de optimización de imagen incorporados suprimen la neblina, el ruido, la humedad y la humedad.y distorsión de la imagen en condiciones de poca luzCon interfaces universales duraderas y adaptabilidad de múltiples lentes, este núcleo de cámara funciona de manera confiable para monitoreo de perímetro al aire libre, pruebas industriales a alta temperatura en el sitio,y misiones de incendio y rescate en condiciones de campo difíciles de baja visibilidad.
Los algoritmos de imagen mejorados y la función de medición de temperatura permiten al módulo térmico iTL1208 presentar imágenes térmicas ultraclaras.
Principales características
- Diseño extremadamente ligero- Tamaño compacto de 22,6 × 22,6 × 34,5 mm y peso de 35,7 g (incluida la lente de 12 mm), con uno de los niveles más altos de integración en su clase
- Alta sensibilidad, detección precisa- 8 μm de tamaño de píxel ultrapequeño con resolución de 1280×1024, que ofrece detalles finos y imágenes claras con NETD típico ≤ 30mK para la detección confiable de diferencias sutiles de temperatura
- Desarrollo simplificado, integración rápida- Múltiples opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación, admite interfaz de salida de imagen MIPI CSI, salida de datos de imagen RAW y YUV con control a través de puerto serial / I2C
Especificaciones del producto
| Modelo | ITL1208 |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 1280×1024 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25/30 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | En el caso de los productos de origen animal, el valor de los productos de origen animal es el valor de los productos de origen animal. |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | |
| Software para PC | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz del conector: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232 / I2C |
| Interfaz de vídeo digital | MIPI-CSI |
| Válvula de alimentación | 4.5-5.5V |
| Consumo típico de energía | 1W |
| Mecánica | |
| Tamaño (incluida la lente) | Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm) Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lente Φ26,6 mm) Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm) Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm) Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm) |
| Peso (incluida la lente) | 85.5±4.5g (con lente de 5 mm) 70.5±3.6g (con lente de 10 mm) 35.7 ± 2 g (con lente de 12 mm) 40.7±2.1g (con lente de 17 mm) 71.0±3.6g (con lente de 25 mm) 110±5,5 g (con lente de 35 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL1208 se puede utilizar ampliamente en los campos de lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles y más.
Nuestras ventajas
- Alta sensibilidad y excelente rendimiento con tecnología líder mundial en la industria del infrarrojo
- Varios detectores de infrarrojos disponibles, incluidos detectores IR sin enfriar y enfriados en diferentes formatos y tamaños de píxeles
- Producción en volumen para garantizar una entrega rápida con tres líneas de producción y una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
1. NETD
NETD (Noise Equivalent Temperature Difference) es la diferencia de temperatura entre el objetivo y el fondo cuando la relación señal-ruido de salida del detector es igual a 1.Mide la sensibilidad de los detectores infrarrojos.
Cuanto más pequeño sea el NETD de un detector de infrarrojos, mayor será la sensibilidad térmica y mejor calidad de imagen proporcionará.Las diferencias de temperatura más pequeñas entre el objetivo y el fondo requieren detectores de mayor sensibilidad térmica.
2. Tasa de fotogramas
La velocidad de fotogramas se refiere al número de fotogramas por segundo de una imagen completa producida por el módulo infrarrojo.Los módulos térmicos con velocidades de fotograma más altas deben seleccionarse para mantener la precisión de la medición y la eficacia de la observación..
