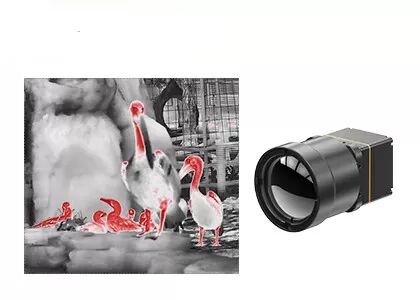

Base de la cámara de la toma de imágenes térmica de LWIR con 25Hz/30Hz el marco Rate For ADAS

Módulo de Imagen Térmica LWIR con Detectores Infrarrojos de 640x512 12μm para Exteriores

El módulo térmico TWIN612 es un producto recién llegado desarrollado por SensorMicro. Integra un detector infrarrojo no refrigerado de 640×512/12µm con encapsulado cerámico. Con un NETD típico＜40mk, el módulo térmico TWIN612 podría presentar una imagen más clara, nítida y detallada.

Con un rango de medición de temperatura de -20℃~150℃/0~550℃, una precisión de ±2℃ o ±2% y una frecuencia de cuadro de hasta 30 Hz, el módulo térmico garantiza una imagen térmica fluida y una medición precisa de la temperatura.

El módulo térmico TWIN612 tiene las ventajas de un diseño compacto, una estructura ligera y un consumo de energía tan bajo como 0,8w. Con algoritmos de imagen mejorados y función de medición de temperatura, el módulo térmico TWIN612 presenta imágenes más estables y una temperatura precisa.

El proceso de encapsulado cerámico es similar al encapsulado metálico, que es una tecnología madura de encapsulado de detectores infrarrojos. En comparación con el encapsulado metálico, el volumen y el peso del detector encapsulado se reducirán en gran medida. Por lo tanto, el módulo térmico TWIN612 podría aplicarse a industrias que tienen requisitos estrictos sobre tamaño, peso y consumo de energía.

- Tamaño Mini: 25,4 mm×25,4 mm×35 mm
- Peso Ligero: 25g
- NETD típico<40mk
- Imagen Térmica Nítida y Clara
- Consumo de Energía Típico tan Bajo como 0,8W


El módulo de imagen térmica TWIN612/R se aplica al campo de la termografía, la monitorización de seguridad, las cargas útiles de UAV, los robots, el hardware inteligente, ADAS, la extinción de incendios y el rescate


1. NETD

NETD es la Diferencia de Temperatura Equivalente al Ruido, que es la diferencia de temperatura entre el objetivo y el fondo cuando la relación señal-ruido de la salida del detector es igual a 1. Es un indicador para medir la sensibilidad del detector infrarrojo.

Cuanto menor sea el NETD que tenga un detector infrarrojo, mayor será la sensibilidad térmica y mejor será la calidad de la imagen.

Cuanto menor sea la diferencia de temperatura entre el objetivo y el fondo, mayor será la sensibilidad térmica del detector requerida.

2. Frecuencia de Cuadro

La frecuencia de cuadro es el número de cuadros por segundo de una imagen completa producida por el módulo infrarrojo. Si el objetivo tiene una velocidad de movimiento rápida o una temperatura que cambia rápidamente, se debe seleccionar un módulo térmico con una frecuencia de cuadro más alta, de lo contrario, la precisión de la medición y el efecto de observación se verán afectados.
