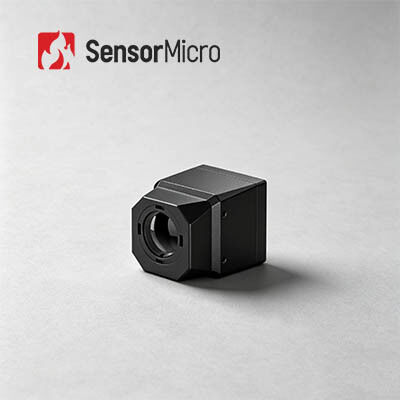

Núcleo de cámara térmica LWIR ligero con resolución de 256 × 192 y módulo de cámara infrarroja sin enfriar de tono de píxeles de 12 μm
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MICO212 |
| Cantidad de orden mínima | 1 PEDAZO |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 256x192 | Consumo de energía constante | ≤550mW@5V, 23±3℃ |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 12 μm |
| NETO | ≤30mK/F1.0/25℃ | campo de visión | 17,5°(H)×13,2°(V) |
| Resaltar | Base termal ligera de la cámara de LWIR,base termal de la cámara de los detectores 640x512,Módulo termal de los detectores infrarrojos sin enfriar |
||
Descripción de producto
Núcleo de cámara térmica LWIR ligero con detector infrarrojo no refrigerado de 256x192/12 µm
Módulo de imagen térmica LWIR con detector infrarrojo de 256x192 12 µm
El núcleo de cámara infrarroja no refrigerada ultracompacta MICO212 es una solución de imagen térmica altamente integrada construida con un detector infrarrojo de resolución 256x192, paso de píxel de 12 µm y una lente óptica de 10 mm con un campo de visión de 17.5°x13.2°. Integrando una placa de procesamiento de imágenes y componentes estructurales de alta resistencia en un factor de forma ultracompacto y ligero, este núcleo de cámara ofrece una salida de video analógica y digital estable a través de interfaces CVSB, USB y MIPI. Con un bajo consumo de energía, un rendimiento optimizado de SWaP (tamaño, peso y potencia) y un diseño rentable, elimina el desarrollo secundario complejo, acorta los ciclos de integración del sistema y reduce efectivamente los umbrales técnicos y de costos para diversos proyectos de integración de imágenes térmicas infrarrojas.
Características Principales
- Solución rentable para demanda de bajo costo
Equipado con detector infrarrojo no refrigerado de 256x192/12 µm de desarrollo propio, ofreciendo una clara ventaja de costo
Integrado con un chip ASIC dedicado para alta eficiencia energética - Diseño SWaP optimizado
Tamaño ultracompacto: solo 22.2x22.2x28.4 mm (sin incluir la lente)
Ligero: solo 16±2 g
Bajo consumo de energía: 550 mW - Desarrollo fácil e integración rápida
Proporciona salida de video analógica o digital nativa, compatible con estándares CVSB/USB/MIPI, sin necesidad de desarrollo adicional
Montaje fácil con mínimo esfuerzo de diseño estructural
Especificaciones del producto
| Modelo | MICO212 |
|---|---|
| Detector IR | Material sensible: VOx |
| Resolución: 256x192 | |
| Tamaño de píxel: 12 µm | |
| NETD: ≤30mK/F1.0/25℃ | |
| Respuesta espectral: 8~14 µm | |
| Lente óptica | Enfoque/F#: 10mm/F1.0-FF |
| FOV: 17.5°(H)×13.2°(V) | |
| Rango de detección (8 píxeles): 99 m (persona de 1.80 m de altura) 360 m (vehículo de 4 m x 3 m) | |
| Tipo: Enfocado fijo atérmico | |
| Sellado/recubrimiento de la primera lente: IP67/HD | |
| Procesamiento de imágenes | Video analógico: PAL (predeterminado) / NTSC |
| Video digital: USB | |
| Tiempo de arranque: ≤6s | |
| Algoritmo de imagen: NUC/3D/2D/DRC/EE/SFFC Color falso: 11 tipos - personalizable | |
| Interfaz eléctrica | Interfaz externa estándar: Interfaz de 3 pines (A1251-WV-S-3P) | Interfaz de 9 pines (A1251-WV-S-9P) |
| Interfaz de video: CVBS | USB | |
| Fuente de alimentación: CC: 5V~24V | |
| Fuente de alimentación | Voltaje de suministro: CC: 5V~24V Consumo de energía estable: ≤550mW@5V, 23±3℃ |
| Mecánico | Dimensión: ≤22.2mm×22.2mm×28.4mm (L×W×H) |
| Peso: <16±2g | |
| Adaptabilidad ambiental | Temperatura de operación: -40℃~+70℃ |
| Temperatura de almacenamiento: -45℃~+85℃ | |
| Humedad: 5%~95%, sin condensación | |
| Vibración: Vibración aleatoria, 5.35grms, 3 ejes | |
| Impacto: Onda semisinusoidal, 40g/11ms, 3 ejes, 6 direcciones Certificación: ROHS2.0/REACH |
Aplicaciones industriales
El módulo de imagen térmica MICO212 se aplica al campo de la termografía, monitoreo de seguridad, robots, hardware inteligente, ADAS, extinción de incendios y rescate, etc.
Nuestras ventajas
- Cartera de productos diversificada
- Profunda experiencia técnica
- La validación rigurosa de confiabilidad garantiza la garantía de calidad
- Enfocado en la innovación y la implementación práctica en detección infrarroja
- Soporte técnico profesional y servicios de desarrollo conjunto
Preguntas frecuentes
Comparación de tecnologías de imagen térmica refrigerada y no refrigerada
Cuando el detector infrarrojo refrigerado está funcionando, su criocooler funciona primero para reducir su propia temperatura, de modo que el sensor tenga mayor sensibilidad, mayor precisión, menor error y un rango de temperatura de detección más amplio al detectar un objetivo. Debido a su alta precisión, pequeño error y alta sensibilidad, la cámara de imagen térmica refrigerada produce resultados de detección más confiables. Mientras que desde este punto de vista, los sensores infrarrojos no refrigerados no pueden alcanzar dicho estándar, especialmente la no uniformidad del arreglo de plano focal infrarrojo no refrigerado tiene una gran influencia en el error de medición.
