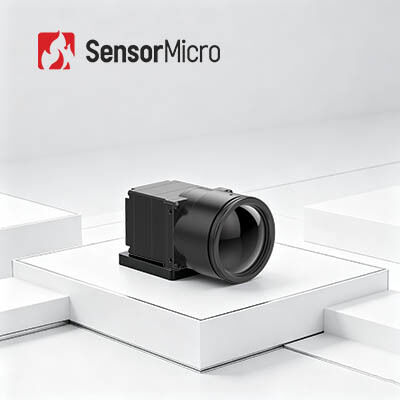

1280x1024 Resolución 12μm Tamaño de píxel VOx Material sensible Módulo de cámara infrarroja sin enfriar Núcleo de cámara térmica

  • 1280x1024 Resolution 12μm Pixel Size VOx Sensitive Material Uncooled Infrared Camera Module Thermal Camera Core
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA1212
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 1280x1024/12μm NETD típico ≤40mK/F1.0/25℃
Rango espectral 8~14μm Consumo de energía típico 1.0W
Tensión de alimentación 4.5~5.5V Interfaz de comunicación TTL-232
Resaltar

módulo infrarrojo de la proyección de imagen 1280x1024

,

Base de la cámara de la toma de imágenes térmica de HD

,

Base termal de la cámara de HD 1280x1024
Deja un mensaje
Descripción de producto
Mejora de la claridad y precisión HD 1280x1024 núcleo de cámara térmica
Resumen del producto

COIN1212 es uno de los módulos de cámaras infrarrojas sin enfriar de la serie COIN desarrollados por SensorMicro.Basado en un detector infrarrojo sin enfriar de 1280x1024/12μm con circuito profesional de procesamiento de señales y plataforma de procesamiento de imágenes, este módulo de imágenes térmicas admite protocolos de comunicación en serie ampliamente adoptados y ofrece varias interfaces de salida de vídeo con una gama completa de opciones de lentes ópticas.

Capaz de detectar rápidamente puntos calientes y proporcionar imágenes térmicas claras, agiliza significativamente el desarrollo secundario,convirtiéndolo en una solución de integración de imágenes térmicas todo en uno para aplicaciones en el monitoreo de infraestructuras clave, fabricación de gama alta, transporte inteligente, investigación científica y otras aplicaciones avanzadas de imágenes térmicas.

Principales características
  • Imágenes de alta definición, detección precisa
    La resolución de 1280×1024/12μm megapixeles permite una imagen HD de amplio campo de visión y largo alcance.
  • Completa y rentable
    Construido con un detector infrarrojo de gran formato sin enfriar integrado con algoritmos avanzados de procesamiento de imágenes para mejorar la claridad de la imagen y la calidad visual.
  • Integración rápida y desarrollo acelerado
    Soporta múltiples interfaces de salida de imagen, incluidos DVP y BT.1120. Saca datos de imagen RAW/YUV con control de puerto serie.
Especificaciones del producto
Modelo el número de la moneda
Indicadores de los detectores de IR Materiales sensibles: VOx
Resolución: 1280×1024
Tamaño de los píxeles: 12μm
Respuesta espectral: 8 μm ~ 14 μm
DENT típico: ≤ 40mK/F1.0/25°C
Procesamiento de imágenes Tasa de fotogramas digitales: 30Hz
Tiempo de arranque: 6 segundos
Video digital: RAW/YUV422 El contenido de la imagen es el siguiente:
Algoritmo de imagen: corrección de no uniformidad (NUC), reducción de ruido 3D (3DNR), supresión de ruido 2D (DNS), compresión de rango dinámico (DRC), mejora de borde (EE)
Muestra de imagen: 10 tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente)
Software para PC Software ICC: Control del módulo y visualización de vídeo
Eléctrico Interfaz externa estándar: 50 pin: DF40C-50DP-0.4V ((51), (HRS, Hombre)
Tarjeta de extensión: USB3.0
Interfaz de comunicación: TTL-232
Interfaz de vídeo digital: DVP16/BT.1120/MIPI
Válvula de alimentación: 4,5 a 5,5 V
Consumo de energía típico: 1,0 W
Mecánica Tamaño del núcleo desnudo: 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Peso del núcleo desnudo: 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Adaptabilidad al medio ambiente Temperatura de funcionamiento: -40°C~+70°C
Temperatura de almacenamiento: -45°C~+85°C
Humedad: 5% a 95%, no condensante
Vibración: 5,35 gramos, vibración aleatoria, 3 ejes
Impacto: onda medio senoidal, 40 g/11 ms, dirección de impacto 3 Ejes, 6 Dirección
Certificación El objetivo de la presente Directiva es:
Lentes ópticas Lente óptica: enfoque fijo Atermal: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Nivel de protección: IP67 ((Objetivo delantero)
Aplicaciones industriales

El módulo de imágenes térmicas COIN1212 se utiliza ampliamente en el monitoreo de infraestructuras clave, fabricación de gama alta, inspección industrial, investigación científica,y otras aplicaciones avanzadas de imágenes térmicas.

Nuestra línea de productos
  • Alta sensibilidad y excelente rendimiento con tecnología líder mundial en la industria del infrarrojo
  • Varios detectores de infrarrojos disponibles, incluidos detectores IR sin enfriar y enfriados en diferentes formatos y tamaños de píxeles
  • Producción en volumen para garantizar una entrega rápida con tres líneas de producción y una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
¿Cómo funciona un módulo térmico?

Un módulo térmico funciona típicamente de la siguiente manera:

  1. Detección de infrarrojos:El módulo térmico contiene un detector infrarrojo que detecta la radiación electromagnética en el rango infrarrojo.
  2. Optica:La radiación infrarroja se enfoca en el detector a través de un sistema óptico, que puede incluir una lente o una serie de espejos.
  3. Amplificación de la señal:La señal detectada es amplificada y digitalizada por la electrónica dentro del módulo térmico.
  4. Procesamiento de imágenes:La señal digitalizada se procesa para producir una imagen térmica, que implica la reducción del ruido, la mejora del contraste y el mapeo de color.
  5. Muestra:La imagen térmica se muestra en una pantalla, ya sea dentro del módulo térmico o en un dispositivo externo.
