Módulo termal optimizado de la cámara del intercambio-c iLC212 con la lente de 3.2m m
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 256x192 | Consumo de energía | 700mW |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
Netd | ≤65mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | módulo termal de la cámara iLC212,módulo termal de la cámara de la lente de 3.2m m,Módulo infrarrojo de la cámara del intercambio-c |

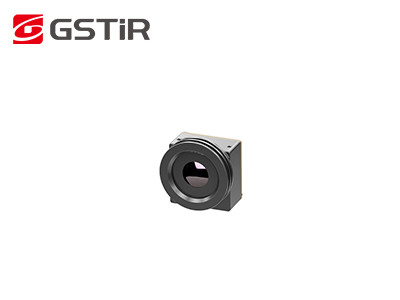

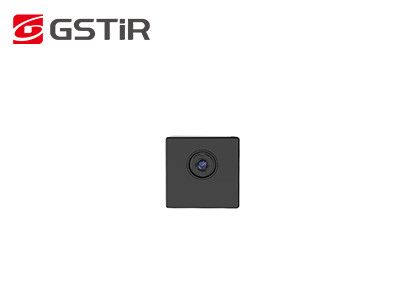

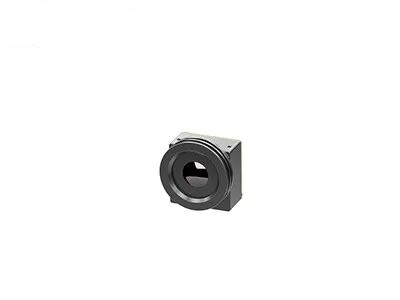

Módulo termal optimizado de la cámara del intercambio-c iLC212 con la lente de 3.2m m
el módulo sin enfriar de la proyección de imagen de iLC212 IR integra el detector infrarrojo llano plano focal del paquete de la oblea del arsenal de 256x192/el 12μm (WLP) y puede capturar el espectro de onda larga del infrarrojo (LWIR) que se extiende a partir del 8 hasta el 14μm.
Orientado para el intercambio-c completamente optimizado, el módulo termal de la cámara iLC212 se diseña especialmente para esos clientes que tiene requisitos estrictos sobre tamaño, peso y coste en el área de la seguridad y de la vigilancia. Debido a su tamaño, peso ligero y precio muy bajo miniatura, la base termal iLC212 cubre grandemente las demandas del precio bajo de los clientes, acorta su tiempo de desarrollo y ahorra los costes para ellos.
La tecnología de los sensores global se especializa en el diseño, la fabricación, las ventas y el márketing de los detectores de la toma de imágenes térmica y de los módulos infrarrojos. Podemos proporcionar a nuestros clientes una variedad de soluciones infrarrojas de la toma de imágenes térmica que acorten tiempo de desarrollo secundario y reduzcan grandemente el coste para los clientes.
- Uso completamente optimizado del intercambio-c
- Conveniente para las cámaras termales de la diversa seguridad
- Una amplia gama de usos de la toma de imágenes térmica
- Bajo consumo de energía
Modelo | iLC212 |
Funcionamiento del detector del IR | |
Material | Óxido sin enfriar del vanadio |
Resolución | 256×192 |
Tamaño del pixel | el 12μm |
Respuesta espectral | los 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
Tratamiento de la imagen | |
Vídeo de Digitaces | RAW/YUV/BT656; Transmisión video de la ayuda USB2.0; Línea del parámetro de la ayuda de la medida de la temperatura |
Velocidad de fotogramas de Digitaces | 25Hz/30Hz |
Exhibición de imagen | Negro-caliente/candente/Pseudo-color |
Algoritmo de la imagen | Corrección de la falta de uniformidad (NUC) reducción del nivel de ruidos de la imagen 3D (3DNR) 2.a reducción del nivel de ruidos (DNS) Compresión del rango dinámico (Manual del Transportista) Aumento de EE |
Tiempo de lanzamiento | ≤3s |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~+50℃ |
Gama de la medida de la temperatura | -20℃~+150℃, extensión y arreglo para requisitos particulares de la gama de la medida de la temperatura de la ayuda |
Exactitud de la medida de la temperatura | el ±3℃/±3% (tome el valor más grande) @23℃±5℃; la distancia de la medida de la temperatura es el 1.5m |
Medida regional de la temperatura | Ayuda cualquier medida de la temperatura del área, valor máximo del área de salida, valor mínimo del valor y medio |
SDK | Windows/la versión de Linux, alcanza análisis de la transmisión de vídeo y gris a la conversión de la temperatura |
Interfaz eléctrico | |
Interfaz externo | conector 30pin_HOURS Potencia de entrada Vídeo de Digitaces RS232-TTL/USB2.0 GPIO etc. |
Comunicación | RS232-TTL/USB2.0 |
Componente de la extensión | Tablero de VPC |
Software de la PC | |
ICC software | Control y reproducción de vídeo de módulo |
Sistema eléctrico | |
Fuente de alimentación | DC 3.3V±0.1V |
Disipación de poder | De estado estacionario: 0.70W/3.3V @23±3℃ |
Propiedad física | |
Conectores | Modelo externo del conector: DF40C-30DP-0.4V (51), (Hora-varón) Modelo de acoplamiento del conector: DF40C (2,0) - 30DS-0.4V (51), (Hora-femenino) |
Tamaño | 21mm×21mm×12.8m m (lente incluyendo de 3.2m m) |
Peso | 8.9g±0.5g (lente incluyendo de 3.2m m) |
Adaptabilidad ambiental | |
Temperatura de la operación | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Resistencia del impacto y de la vibración | Impacto: media onda sinusoidal, 40g/11ms, triaxial, dirección 6 Vibración: 5.35grms, eje 3 |
Certificación | ROHS2.0/REACH |
Lente | |
Lente opcional | 3.2mm/F1.1, HFOV: 55.6±2.8°; Capa: AR |
El módulo de la toma de imágenes térmica iLC212 se aplica al campo de la supervisión de seguridad, de la termografía, del dispositivo usable, de la electrónica del vehículo, del Smart Home, de la detección etc. de las criaturas vivas.
1. ¿Pueden las cámaras termales ver a través las paredes u otros objetos sólidos?
No, las cámaras termales no pueden ver a través de las paredes o de los objetos sólidos. Detectar y medir la radiación infrarroja emitieron o reflejaron por los objetos en su campo visual. Sin embargo, ciertos materiales, tales como vidrio, permiten que la radiación infrarroja pase a través, así que las cámaras termales pueden “ver” a través de estos materiales transparentes.
2. ¿Se refrescan qué y los módulos termales sin enfriar?
Los módulos termales refrescados y sin enfriar son tipos de sistemas de la proyección de imagen del infrarrojo (IR) usados para capturar y analizar la radiación termal. Son de uso general en usos tales como vigilancia, lucha contra el fuego, inspecciones industriales
3. ¿Cuál es la diferencia entre los módulos termales refrescados y sin enfriar?
La diferencia principal miente en el tipo de tecnología de los sensores usado. Los módulos termales refrescados incorporan un mecanismo de enfriamiento criogénico para mantener el sensor en extremadamente - las bajas temperaturas, típicamente debajo de -200 grados de cent3igrado. Este enfriamiento aumenta la sensibilidad y reduce el ruido del sensor, dando por resultado una calidad de la imagen y un mejor rendimiento más altos en usos de largo alcance y de alta resolución. Sin embargo, los módulos termales refrescados son más costosos, más grandes, y requieren mantenimiento periódico.
Por otra parte, los módulos termales sin enfriar utilizan los sensores del microbolometer que actúan en la temperatura ambiente. Estos sensores detectan los cambios en temperatura y los convierten en las señales eléctricas, que entonces se procesan para crear imágenes termales. Los módulos termales sin enfriar son más pequeños, más compactos, menos costosos, y no requieren ningún mantenimiento. Sin embargo, ofrecen una sensibilidad más baja y pueden no realizarse también en escenarios exigentes.
