La cámara infrarroja de la serie de PLUG-R quita el corazón al módulo termal sin enfriar 400x300/el 17μm de la cámara

Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 400x300 / el 17μm | Gama de la medida de la temperatura | -20℃~550℃ |
---|---|---|---|
NETD | <30mK | Gama espectral | los 8~14μm |
Tamaño | 44.5x44.5x33.6m m | Peso | ≤77g |
Alta luz | base infrarroja de la cámara 400x300,Módulo termal sin enfriar de la cámara,base infrarroja de la cámara del 17μm |

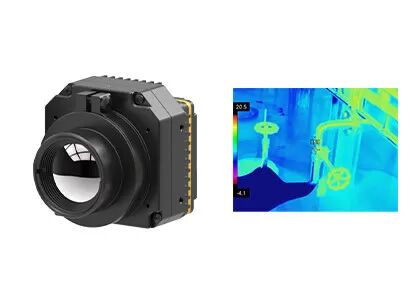

Base sin enfriar de la cámara de la toma de imágenes térmica de la serie 400x300/el 17μm de GST PLUG-R para la cámara infrarroja
PLUG417R es uno de los módulos termales sin enfriar de la cámara del IR de la serie de PLUG-R desarrollados por la tecnología de los sensores global (GST). Consiste en el detector infrarrojo sin enfriar de 400x300/el 17μm, la serie completa de componentes ópticos, el circuito profesional del tratamiento de señales y el algoritmo del tratamiento de la imagen.
PLUG417R es una clase de módulo infrarrojo sin enfriar de la toma de imágenes térmica aplicado en el campo de la medida industrial de la toma de imágenes térmica y de la temperatura. La gama de temperaturas es adaptable, que puede cumplir los requisitos específicos de la termografía industrial y presentar una imagen termal clara con una gama de la medida del temperatue de -20℃~550℃.
El módulo termal de PLUG417R se puede integrar en muchos productos terminales que necesita la tecnología de toma de imágenes térmica infrarroja y se aplica en archivado de thermograhy, la inspección del poder de la electricidad, la visión por ordenador, la inspección del edificio, los productos petroquímicos etc.
- Resolución del detector: 400x300/el 17μm
- Material del detector: Óxido del vanadio
- NETD<30mk>
- Velocidad de fotogramas: 25Hz/30Hz/50Hz/60Hz
- Tamaño: 44.5x44.5x36.6
- Peso: ≤77g
Modelo | PLUG417R |
Funcionamiento del detector del IR | |
Resolución | 400x300 |
Echada del pixel | el 17μm |
Gama espectral | los 8~14μm |
NETD | <30mk> |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz/50Hz/60Hz |
Tiempo de lanzamiento | <15s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656/LVDS |
Componente de la extensión | USB/Camerlink |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | interfaz 50pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 4.5~6V |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~50°C |
Gama de temperaturas | -20°C~150°C, 100°C~550°C |
Exactitud de la temperatura | ±2°C o los ±2% (tome el valor máximo) |
SDK | ARM/Windows/Linux SDK, termografía de plena pantalla |
Características físicas | |
Dimensión (milímetros) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 7.5mm/13mm/19mm/25mm/35m m |
El módulo infrarrojo de PLUG417R es ampliamente utilizado en la inspección de Electric Power, visión por ordenador, seguridad constructiva y supervisión de la HVAC, aire libre, lucha contra el fuego y rescate, aplicación y rescate de ley, las cargas útiles etc. de ADAS, del UAV.
1. ¿Cómo hace plano focal sin enfriar el trabajo del microbolometer del arsenal?
Usando el principio de efecto termal radiante infrarrojo, el detector infrarrojo sin enfriar convierte energía de la radiación infrarroja en energía térmica con el material de la absorción infrarroja, de modo que la temperatura de los aumentos materiales sensibles. Entonces, cierto parámetro físico de los cambios materiales sensibles por consiguiente y convertidos en señal eléctrica o señal ligera visible a través de cierto mecanismo de la conversión diseñado para realizar la detección del objeto.
2. ¿Cuál es la ventaja del detector infrarrojo sin enfriar?
El detector plano focal infrarrojo sin enfriar no necesita un dispositivo más fresco de la asamblea del Dewar integrado (IDCA) y puede trabajar en la temperatura ambiente. Tiene las ventajas del comienzo rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida, bajo costo y así sucesivamente. Aunque la sensibilidad del detector infrarrojo sin enfriar del avión focal no sea tan buena como la de detectores infrarrojos refrescados, después de años de desarrollo, su funcionamiento de coste ha sido obviamente mejor que el detector refrescado, que tiene una perspectiva más amplia del uso.
