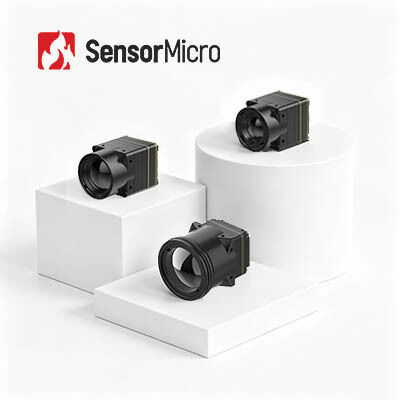

Módulo de cámara térmica sin enfriar con resolución de 640x512 8μm Pitch de píxeles y sensibilidad NETD ≤30mK
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL608 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0,4W |
|---|---|---|---|
| Velocidad de fotogramas | 30/50Hz | Rango espectral | 8~14μm |
| NETD típico | ≤30mK | Paso de píxeles | 8μm |
| Resaltar | Módulo termal sin enfriar típico de la cámara,Módulo termal sin enfriar de la cámara de los abejones,Cámara termal 640x512 del abejón |
||
Descripción de producto
Pequeño módulo de cámara térmica sin enfriar 640x512/8μm NETD 30mk
Descripción general del producto
Pequeño en tamaño, poderoso en rendimiento: ¡conozca el núcleo de la cámara térmica en miniatura iTL608! Este módulo de imágenes térmicas del tamaño de un pulgar pesa solo 6,7 gramos, presenta dimensiones ultracompactas y una integración de primer nivel para la integración de dispositivos portátiles. Con un detector de VOx profesional, una resolución nítida de 640 × 512 y una sensibilidad ultraalta de ≤30 mK, detecta diferencias sutiles de temperatura invisibles a simple vista. Disfrute de un inicio rápido de 6 s, velocidades de fotogramas duales fluidas y mejora de imagen inteligente NUC y 3DNR para obtener imágenes térmicas impecables. Diseñado para funcionar de manera constante entre -40 °C y +70 °C, admite opciones de interfaz versátiles y desarrollo flexible, cámaras termográficas portátiles que se adaptan perfectamente, monitoreo de seguridad y aplicaciones de visión nocturna durante todo el día.
Características principales
Diseño extremadamente liviano
- Tamaño compacto de 13 × 13 × 18,3 mm y un peso de 6,7 ±1,5 g (incluida una lente de 6 mm)
- Entre los niveles más altos de integración de su clase.
Alta sensibilidad, detección precisa
- Tamaño de píxel ultrapequeño de 8 μm con resolución de 640 × 512, que ofrece detalles finos e imágenes claras
- NETD típico ≤ 30 mK, lo que permite una detección confiable de diferencias sutiles de temperatura
Desarrollo simplificado, integración rápida
- Múltiples opciones de lentes ópticas disponibles para cumplir con diversos requisitos de aplicación
- Admite múltiples interfaces de salida de imágenes, incluidas MIPI/USB 2.0/BT.656
- Salida de datos de imágenes RAW y YUV, con control vía puerto serie/I2C
Especificaciones del producto
| Modelo | iTL608 |
|---|---|
| Indicadores de detectores de infrarrojos | |
| Materiales sensibles | voz |
| Resolución | 640×512 |
| Tamaño de píxel | 8μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤30mK |
| Procesamiento de imágenes | |
| Velocidad de fotogramas digitales | 30/50Hz |
| Hora de inicio | ≤6s |
| Vídeo Digital | CRUDO/YUV/TMP |
| Algoritmo de imagen | NUC/3DNR/DNS/RDC/EE |
| Visualización de imagen | 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) |
| Software para PC | |
| Software | Control de módulo y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz de conector de 34 pines: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/USB2.0/I2C |
| Interfaz de vídeo digital | MIPI/USB2.0/BT.656 |
| Voltaje de suministro | 4-5,5 V |
| Consumo de energía típico | 0,4W |
| Mecánico | |
| Tamaño (incluida la lente) | Con lente de 6 mm: 13 × 13 × 18,3 mm (diámetro exterior de la lente Φ12,3 mm) Con lente de 8,7 mm: 13 × 13 × 19,8 mm (diámetro exterior de la lente Φ15,6 mm) Con lente de 16,7 mm: 13 × 13 × 27,9 mm (diámetro exterior de la lente Φ22,2 mm) Con lente de 30 mm: 13 × 13 × 39 mm (diámetro exterior de la lente Φ36 mm) |
| Peso (incluida la lente) | 6,7 ± 1,5 g (lente de 6 mm) 7,5 ± 1,5 g (lente de 8,7 mm) 17 ± 1,5 g (lente de 16,7 mm) 42,7 ± 1,5 g (lente de 30 mm) |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -40℃~+70℃ |
| Temperatura de almacenamiento | -45℃~+85℃ |
| Humedad | 5%~95%, sin condensación |
| Vibración | 5,35 grms, vibración aleatoria, 3 ejes |
| Impacto | Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces |
| Proceso de dar un título | ROHS2.0/ALCANCE |
| Lente óptica | Atérmico de enfoque fijo: 6/8,7/16,7/30 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL608 se puede utilizar en campos de extinción de incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, etc.
Soluciones integrales de imágenes térmicas
- Alta sensibilidad y excelente rendimiento.
- Tecnología líder mundial en la industria del infrarrojo
- Varios detectores de infrarrojos disponibles
- Detectores IR refrigerados y no refrigerados en diferentes formatos y tamaños de píxeles
- Producción en volumen para garantizar una entrega rápida.
- Tres líneas de producción con capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
1. ¿Se pueden bloquear las imágenes térmicas?
En la mayoría de los casos, no puedes. Pero los rayos infrarrojos no pueden atravesar las paredes y el vidrio también puede bloquear los rayos IR. Por lo tanto, si no desea que lo detecten, puede ocultarse detrás de un vidrio o paredes para bloquear la imagen térmica.
2. Pseudocolor: lava
En el pseudocolor Lava, el blanco indica temperatura alta y el rojo oscuro indica temperatura baja. Toda su paleta utiliza colores cálidos. Para objetivos de temperaturas ultraaltas, está más en línea con la visión visual humana.
3. ¿Qué es el rango DRI?
Es un medio para medir la distancia a la que un detector de infrarrojos puede producir una imagen de un objetivo específico y se puede dividir en rango de detección, rango de reconocimiento y rango de identificación.
D (Detección): capacidad de distinguir un objeto del fondo
R (Reconocimiento): capacidad de clasificar la clase de objeto (animal, humano, vehículo, barco…)
I (Identificación): capacidad de describir el objeto en detalle (un hombre con sombrero, un ciervo, un jeep…)
Según el criterio de Johnson, cuando la probabilidad de que los detalles del objetivo sean visibles a la distancia DRI es del 50%, el número mínimo de pares de líneas del objetivo es 1:3:6 (o 1:4:8), y el número mínimo correspondiente de píxeles es 2:6:12 (o 2:8:16).
Suponiendo que el diámetro del objetivo es H, la distancia focal es f, el tamaño de píxel es d y el número de pares de líneas es n, entonces la distancia de visión L = H × f / (2n × d)
