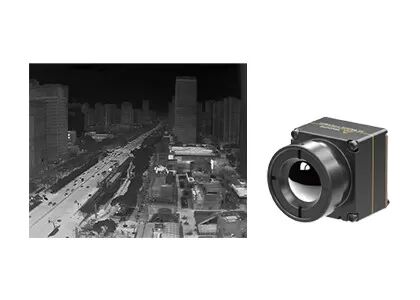

Módulo de cámara térmica sin enfriar con resolución de 640x512 8μm Pitch de píxeles y sensibilidad NETD ≤30mK
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL608 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0,4W |
|---|---|---|---|
| Velocidad de fotogramas | 30/50Hz | Rango espectral | 8~14μm |
| NETD típico | ≤30mK | Paso de píxeles | 8μm |
| Resaltar | Módulo termal sin enfriar típico de la cámara,Módulo termal sin enfriar de la cámara de los abejones,Cámara termal 640x512 del abejón |
||
Descripción de producto
Módulo de cámara térmica sin enfriar 640x512/8μm NETD 30mk
Resumen del producto
Este módulo de imágenes térmicas del tamaño de un pulgar pesa sólo 6,7 gramos.con dimensiones ultracompactas e integración de primer nivel para la incorporación de dispositivos portátilesCon un detector de VOx profesional, resolución nítida de 640*512 y sensibilidad ultra alta ≤30mK, detecta diferencias sutiles de temperatura invisibles a simple vista.velocidades de cuadros dobles suaves, y mejora de imagen inteligente NUC & 3DNR para imágenes térmicas impecables. Construido duro para trabajar constantemente de -40 ° C a +70 ° C, admite opciones de interfaz versátiles y desarrollo flexible,aparatos térmicos portátiles perfectamente ajustados, monitoreo de seguridad y aplicaciones de visión nocturna durante todo el día.
Principales características
Diseño extremadamente ligero
- Tamaño compacto de 13 * 13 * 18,3 mm y peso de 6,7 ± 1,5 g (incluida una lente de 6 mm)
- Entre los niveles de integración más altos de su clase
Alta sensibilidad, detección precisa
- Tamaño de píxel ultra pequeño de 8 μm con resolución de 640 * 512, que ofrece detalles finos e imágenes claras
- NETD típica ≤ 30mK, que permite la detección fiable de diferencias sutiles de temperatura
Desarrollo simplificado, integración rápida
- Varias opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación
- Soporta múltiples interfaces de salida de imagen, incluidos MIPI / USB 2.0 / BT.656
- Fuente de datos de imagen RAW y YUV, con control por puerto serial/I2C
Especificaciones del producto
| Modelo | Se trata de la ITL608 |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640*512 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 30/50 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | Se aplicará el método siguiente: |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | |
| El software | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz del conector: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/USB2.0/I2C: el número de unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad |
| Interfaz de vídeo digital | MIPI/USB2.0/BT.656 |
| Válvula de alimentación | 4 a 5,5 V |
| Consumo típico de energía | 0.4W |
| Mecánica | |
| Tamaño (incluida la lente) | Con lente de 6 mm: 13 * 13 * 18,3 mm (diámetro exterior de la lente Φ12,3 mm) Con lente de 8,7 mm: 13 * 13 * 19,8 mm (diámetro exterior de la lente Φ15,6 mm) Con lente de 16,7 mm: 13 * 13 * 27,9 mm (diámetro exterior de la lente Φ22,2 mm) Con lente de 30 mm: 13 * 13 * 39 mm (diámetro exterior de la lente Φ36 mm) |
| Peso (incluida la lente) | 6.7±1,5 g (6 mm de lente) 7.5 ± 1,5 g (objetivo de 8,7 mm) Las lentes de las categorías 1 y 2 se utilizarán para las lentes de las categorías 1 y 2. 42.7±1,5 g (30 mm de lente) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 6/8.7/16.7/30 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL608 se puede utilizar en los campos de lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles, etc.
Soluciones únicas de imágenes térmicas
- Alta sensibilidad y excelente rendimiento
- Tecnología líder mundial en la industria del infrarrojo
- Varios detectores de infrarrojos disponibles
- Detectores infrarrojos tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
- Producción en volumen para garantizar una entrega rápida
- Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
1¿Puedes bloquear las imágenes térmicas?
En la mayoría de los casos, no puedes, pero los rayos infrarrojos no pueden penetrar las paredes, y también el vidrio puede bloquear el infrarrojo.Puede esconderse detrás de vidrio o paredes para bloquear las imágenes térmicas.
2Seudocolor - Lava
En el pseudo color Lava, el blanco indica la temperatura alta y el rojo oscuro indica la temperatura baja.Es más en línea con la visión visual humana.
3¿Qué es el DRI Range?
Es un medio para medir la distancia a la que un detector de infrarrojos puede producir una imagen de un objetivo específico y puede dividirse en rango de detección, rango de reconocimiento, rango de identificación.
D (Detección): capacidad para distinguir un objeto del fondo
R (Reconocimiento): capacidad para clasificar la clase del objeto (animal, humano, vehículo, barco...)
I (Identificación): capacidad para describir el objeto en detalle (un hombre con sombrero, un ciervo, un Jeep...)
Según los criterios de Johnson, cuando la probabilidad de que el detalle del objetivo sea visible a la distancia DRI es del 50%, los pares mínimos de líneas numéricas del objetivo son 1:3:6 (o 1:4:8), y el número mínimo de píxeles correspondiente es de 2:612 (o 2:816), también se ha dicho:
Suponiendo que el diámetro del objetivo es H, la distancia focal es f, el tamaño de los píxeles es d y el número de pares de líneas es n, entonces la distancia de visión L=H*f/(2n*d)
