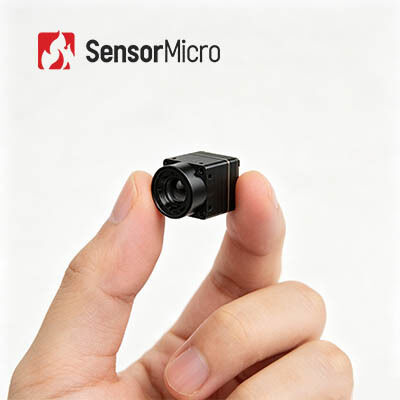

Núcleo de cámara térmica no refrigerada de integración rápida con resolución de 640 x 512 y paso de píxeles de 8 μm para ≤30 mK NETD
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL608 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Paso de píxeles | 8μm | NETD típico | ≤30mK |
|---|---|---|---|
| Resolución | 640x512 | Consumo de energía | 0,4W |
| Rango espectral | 8~14μm | Velocidad de fotogramas | 30/50Hz |
| Resaltar | Cámara termal del abejón rápido de la integración,Cámara termal del abejón infrarrojo sin enfriar del detector,cámara termal del abejón 0.7W |
||
Descripción de producto
Núcleo de cámara térmica de rápida integración con detector infrarrojo no refrigerado 640x512 8μm
Descripción general del producto
Simplifique el desarrollo de productos de imágenes térmicas con el núcleo infrarrojo iTL608 altamente adaptable. Diseñado para reducir las barreras técnicas para la integración secundaria, este núcleo compacto admite múltiples opciones de lentes ópticas configurables para adaptarse a diferentes escenarios de aplicación y demandas de distancia focal.
Cuenta con protocolos de salida integrales, incluidos MIPI, USB 2.0 y BT.656, con modos flexibles de salida de datos de imagen dual RAW y YUV. Los usuarios pueden implementar fácilmente la configuración de parámetros del dispositivo y el control de funciones a través del puerto serie o la comunicación I2C.
Más allá de una compatibilidad excepcional, mantiene un rendimiento de élite de nivel industrial: estructura miniaturizada ultraligera, imágenes de alta resolución de 640*512, detección sensible ≤30 mK, inicio rápido, optimización de imagen inteligente y funcionamiento estable a amplia temperatura. Es el núcleo plug-and-play más rentable para dispositivos térmicos portátiles, pequeños equipos de vigilancia y herramientas portátiles de visión nocturna.
Características principales
- Diseño extremadamente liviano- Tamaño compacto de 13 * 13 * 18,3 mm y un peso de 6,7 ±1,5 g (incluida una lente de 6 mm) - Entre los niveles más altos de integración de su clase
- Alta sensibilidad, detección precisa- Tamaño de píxel ultrapequeño de 8 μm con resolución de 640 * 512, que ofrece detalles finos e imágenes claras - NETD típico ≤ 30 mK, que permite una detección confiable de diferencias sutiles de temperatura
- Desarrollo simplificado, integración rápida- Múltiples opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicaciones - Admite múltiples interfaces de salida de imágenes, incluidas MIPI/USB 2.0/BT.656 - Salida de datos de imágenes RAW y YUV, con control a través del puerto serie/I2C
Especificaciones del producto
| Modelo | iTL608 |
|---|---|
| Indicadores de detectores de infrarrojos | |
| Materiales sensibles | voz |
| Resolución | 640*512 |
| Tamaño de píxel | 8μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤30mK |
| Procesamiento de imágenes | |
| Velocidad de fotogramas digitales | 30/50Hz |
| Hora de inicio | ≤6s |
| Vídeo Digital | CRUDO/YUV/TMP |
| Algoritmo de imagen | NUC/3DNR/DNS/RDC/EE |
| Visualización de imagen | 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) |
| Software para PC | |
| Software | Control de módulo y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz de conector de 34 pines: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/USB2.0/I2C |
| Interfaz de vídeo digital | MIPI/USB2.0/BT.656 |
| Voltaje de suministro | 4-5,5 V |
| Consumo de energía típico | 0,4W |
| Mecánico | |
| Tamaño (incluida la lente) | Con lente de 6 mm: 13 * 13 * 18,3 mm (diámetro exterior de la lente Φ12,3 mm) Con lente de 8,7 mm: 13 * 13 * 19,8 mm (diámetro exterior de la lente Φ15,6 mm) Con lente de 16,7 mm: 13 * 13 * 27,9 mm (diámetro exterior de la lente Φ22,2 mm) Con lente de 30 mm: 13 * 13 * 39 mm (diámetro exterior de la lente Φ36 mm) |
| Peso (incluida la lente) | 6,7 ± 1,5 g (lente de 6 mm) 7,5 ± 1,5 g (lente de 8,7 mm) 17 ± 1,5 g (lente de 16,7 mm) 42,7 ± 1,5 g (lente de 30 mm) |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -40℃~+70℃ |
| Temperatura de almacenamiento | -45℃~+85℃ |
| Humedad | 5%~95%, sin condensación |
| Vibración | 5,35 grms, vibración aleatoria, 3 ejes |
| Impacto | Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces |
| Proceso de dar un título | ROHS2.0/ALCANCE |
| Lente óptica | Atérmico de enfoque fijo: 6/8,7/16,7/30 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL608 se puede utilizar en campos de extinción de incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, etc.
Perfil de la empresa
Nuestra Visión:Ampliar los límites de la sensación y transformar la forma en que las personas se conectan con el mundo que las rodea.
Nuestra Misión:Aprovechar el poder de la tecnología de detección infrarroja para transformar industrias en todo el mundo, permitiendo decisiones más inteligentes, entornos más seguros y un futuro más conectado.
Nuestro valor:Crear tecnología infrarroja avanzada que haga del mundo un lugar mejor.
Preguntas frecuentes
1. ¿Qué es la sensibilidad térmica?
La sensibilidad térmica, también denominada NETD (diferencia de temperatura equivalente de ruido), es un parámetro clave para evaluar las cámaras termográficas de onda media (MWIR) y onda larga (LWIR). Está directamente relacionado con la claridad medida por la cámara termográfica. Es un valor numérico que representa la relación señal-ruido de la diferencia de temperatura y se mide en miliKelvins (mK). Cuanto menor sea el valor de la sensibilidad térmica, mayor será la sensibilidad y más clara será la imagen.
2. ¿Cuáles son las aplicaciones de la imagen térmica?
La medición de la temperatura y las imágenes en todo clima son dos funciones básicas de la tecnología de imágenes térmicas infrarrojas. Los productos desarrollados en base a estas dos tecnologías se utilizan ampliamente en seguridad y monitoreo, cargas útiles de vehículos aéreos no tripulados, inspección industrial, extinción de incendios, mantenimiento predictivo, ADAS, prevención de epidemias, AIoT, etc.
3. ¿Qué es SWaP3?
SWaP3 se refiere a tamaño, peso, potencia, rendimiento y precio. Indica la tendencia tecnológica de la industria del infrarrojo.
