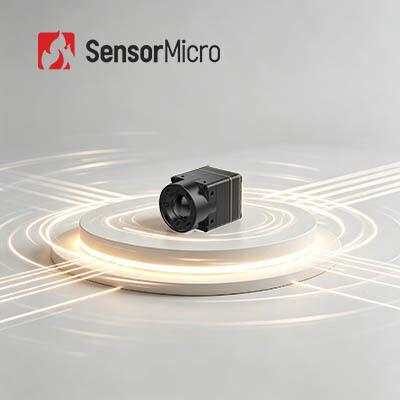

Núcleo de cámara térmica con resolución 640x512 8μm Pitch de píxeles y ≤30mK NETD Detector de infrarrojos LWIR sin enfriar
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL608 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Velocidad de fotogramas | 30/50Hz | Resolución | 640x512 |
|---|---|---|---|
| Consumo de energía | 0,4W | NETD típico | ≤30mK |
| Tensión de alimentación | 4-5,5 V | Paso de píxeles | 8μm |
| Resaltar | Cámara termal del abejón llano de la oblea,Cámara termal 640x512 del abejón sin enfriar,Base 12um de la cámara del IR |
||
Descripción de producto
Núcleo de cámara térmica con detector de nivel de obleas de 640x512/8μm sin enfriar
Resumen del producto
El iTL608 es un núcleo de cámara térmica LWIR sin enfriamiento VOx de alto rendimiento con una integración y estabilidad líderes en la industria.3 mm y un peso total de 6.7 ± 1,5 g (lente de 6 mm incluida), lo que minimiza la carga útil y la ocupación de espacio para los sistemas portátiles.Utiliza un sensor de píxeles ultrafinos de 8 μm con una resolución nativa de 640 × 512 y consigue una NETD ultrabaja de ≤30mK, proporcionando una excelente capacidad de discriminación de temperatura para la detección de objetivos ambientales en el espectro LWIR de 8-14 μm.Corrección de no uniformidad NUC integrada y algoritmos de reducción de ruido 3DNR 3D optimizan efectivamente la planitud de la imagen y suprimen los artefactos de la imagenPara compatibilidad con el desarrollo, ofrece lentes ópticas opcionales, múltiples interfaces de salida de video (MIPI / USB 2.0 / BT.656), salida de datos dual RAW / YUV y protocolos de control serie / I2C,facilitar la personalización e integración eficientes de los sistemas de imágenes térmicas industriales y comerciales.
Principales características
-
Diseño extremadamente ligeroCon un tamaño compacto de 13 × 13 × 18,3 mm y un peso de 6,7 ± 1,5 g (incluida una lente de 6 mm)
Entre los niveles de integración más altos de su clase -
Alta sensibilidad, detección precisaTamaño de píxel ultrapequeño de 8 μm con resolución de 640 × 512, que ofrece detalles finos e imágenes claras
NETD típica ≤ 30mK, que permite la detección fiable de diferencias sutiles de temperatura -
Desarrollo simplificado, integración rápidaVarias opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación
Soporta múltiples interfaces de salida de imagen, incluidos MIPI / USB 2.0 / BT.656
Fuente de datos de imagen RAW y YUV, con control por puerto serial/I2C
Especificaciones del producto
| Modelo | Se trata de la ITL608 |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640×512 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 30/50 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | Se aplicará el método siguiente: |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | |
| El software | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz del conector: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/USB2.0/I2C: el número de unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad |
| Interfaz de vídeo digital | MIPI/USB2.0/BT.656 |
| Válvula de alimentación | 4 a 5,5 V |
| Consumo típico de energía | 0.4W |
| Mecánica | |
| Tamaño (incluida la lente) | Con lente de 6 mm: 13 × 13 × 18,3 mm (diámetro exterior de la lente Φ12,3 mm) Con lente de 8,7 mm: 13 × 13 × 19,8 mm (diámetro exterior de la lente Φ15,6 mm) Con lente de 16,7 mm: 13 × 13 × 27,9 mm (diámetro exterior de la lente Φ22,2 mm) Con lente de 30 mm: 13 × 13 × 39 mm (diámetro exterior de la lente Φ36 mm) |
| Peso (incluida la lente) | 6.7±1,5 g (6 mm de lente) 7.5 ± 1,5 g (objetivo de 8,7 mm) Las lentes de las categorías 1 y 2 se utilizarán para las lentes de las categorías 1 y 2. 42.7±1,5 g (30 mm de lente) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 6/8.7/16.7/30 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL612R Pro se puede utilizar en los campos de lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles, etc.
Nuestra línea de productos
Alta sensibilidad y excelente rendimiento
Tecnología líder mundial en la industria del infrarrojo
Tecnología líder mundial en la industria del infrarrojo
Varios detectores de infrarrojos disponibles
Detectores infrarrojos tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
Detectores infrarrojos tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
Producción en volumen para garantizar una entrega rápida
Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos cuya temperatura es superior al cero absoluto (- 273 °C) pueden irradiar rayos infrarrojos.Usando el detector de la cámara infrarroja para medir la diferencia de temperatura de la radiación infrarroja entre el objetivo y el fondo, se pueden obtener diferentes imágenes infrarrojas, que también se llaman imágenes térmicas.
¿Cómo funcionan los detectores infrarrojos?
La radiación infrarroja emitida por el objetivo entra en el rango de detección del detector térmico.Entonces el detector infrarrojo convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente., y luego a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada a simple vista.
¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
El detector de plano focal infrarrojo enfriado funciona a una temperatura baja que es proporcionada por un detector dewar cooler (ddc).Tiene una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles que el detector infrarrojo sin enfriarPuede detectar, identificar y reconocer objetos a una distancia muy larga que es de más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja lo que resulta en un costo relativamente alto que el detector sin enfriar.
