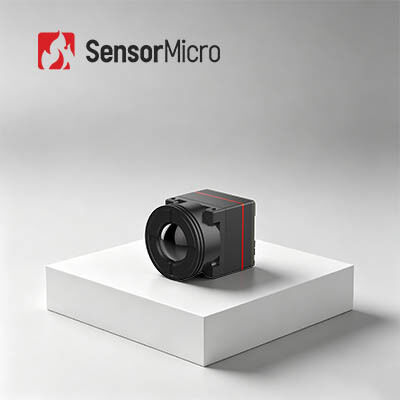

Ultra compacto 640x512 Resolución 12μm Pitch de píxeles núcleo de cámara infrarroja sin enfriar con consumo de energía de 0,5W para dispositivos portátiles
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL612 Pro |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Velocidad de fotogramas | 25/30Hz/50Hz | Resolución | 640x512 |
|---|---|---|---|
| Consumo de energía | 0,5w | NETD típico | ≤40mK |
| Rango espectral | 8~14μm | Paso de píxeles | 12 μm |
| Resaltar | Cámara infrarroja sin enfriar USB2.0,cámara infrarroja sin enfriar 12um,Base infrarroja 640x512 de la cámara de DVP |
||
Descripción de producto
Core de cámara infrarroja ultracompacto sin enfriar 640x512 12um para dispositivos portátiles
Resumen del producto
Diseñado para una miniaturización extrema y alta confiabilidad,el núcleo de la cámara infrarroja iTL612Pro integra un detector FPA de nivel de obleas premium de 640*512/12μm y algoritmos de procesamiento de imágenes de próxima generación para mejorar la claridad y estabilidad general de la imagen.
Con un diseño dimensional ultracompacto de 17,3 * 17,3 * 23,4 mm y un cuerpo ligero de 13,7 ± 0,5 g, el módulo minimiza la carga estructural para dispositivos integrados.con una potencia nominal ultrabaja de 0.5W, se adapta perfectamente a sistemas integrados portátiles y alimentados por baterías.
Compatible con múltiples configuraciones de lentes, el núcleo admite opciones de salida completas que incluyen interfaces DVP8, LVDS, MIPI, USB 2.0 y BT.656, así como RAW,Salida de datos YUV y Matrix-TEMP con control de puerto serie, proporcionando un apoyo técnico completo para la iteración de sistemas personalizados y la integración industrial.
Principales características
- Diseño compacto y ligero- Tamaño: 17mm*17mm*22mm (con lente de 9,1mm), Peso: 13g (con lente de 9,1mm), Consumo de energía tan bajo como 0,7W
- Imagen clara y radiometría precisa- Nuevo algoritmo de procesamiento de imágenes: NUC/3DNR/DNS/DRC/EE, soporte para Windows/Linux/ARM SDK, soporte para medición de temperatura regional, puntual e isotérmica
- Diferentes interfaces para una fácil integración- Interfaces DVP/LVDS/USB2.0, salida de datos de imagen RAW/YUV, control de puertos serie
Especificaciones del producto
| Modelo | ITL612Pro |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640*512 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 40 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25/30 Hz/50 Hz |
| Tiempo de arranque | ≤ 5 s |
| Video digital | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 ((Negro caliente/blanco caliente/pseudo color) |
| Software para PC | |
| Módulo infrarrojo | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| Interfaz externa del MIPI | Interfaz del conector 34Pin_Panasonic:AXE634124 |
| Interfaz de comunicación | TTL-232/USB2 y TTL-232/USB2.0 |
| Interfaz de vídeo digital | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Válvula de alimentación | 4.2-5.5V |
| Consumo típico de energía | 0.5W |
| Medición de la temperatura | |
| Temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | / |
| Precisión de la medición de la temperatura | / |
| Medición parcial de la temperatura | / |
| El SDK | / |
| Mecánica | |
| Tamaño (incluida la lente) | 17.3*17.3*23.4 (objetivo de 9,1 mm) 17.3*17.3*30.2 (13mm de lente) 17.3*17.3*38 (25 mm de lente) 17.3*17.3*54 (45 mm de lente) |
| Peso (incluida la lente) | 13.7±0,5 g (objetivo de 9,1 mm) 20 ± 0,5 g (13 mm de lente) 27.3 ± 0,5 g (25 mm de lente) La luz de la lente de 45 mm debe ser de: |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | Vibración sinusal, frecuencia: 10HZ150HZ10HZ, valor máximo: 0.15mm, dirección axial: X, tiempo de resistencia: 8 min/eje, ciclos: 2 veces |
| Impacto | Meja onda senoidal, 30 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 9.1/13/25/45 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL612 Pro se puede utilizar en los campos de lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles, etc.
Portfolio de productos
Cartera de productos diversificada- Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos- Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional- Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta confiabilidad - diseñado para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración- Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
¿Cuáles son las ventajas de la termografía infrarroja?
Para ensayos no destructivos:Simple de probar y rápida de responder sin daños, lo que se traduce en ahorros de costes, aumento de la eficiencia del trabajo, reducción de la depreciación de la mano de obra y el equipo.
Para la termografía médica:Muy eficiente para encontrar problemas ocultos en el cuerpo humano, 100% seguro sin radiación y dolor, que es una herramienta ideal para la detección temprana de la salud.
¿Qué es el DRI Range?
DRI Range es un medio para medir la distancia a la que un detector de infrarrojos puede producir una imagen de un objetivo específico y puede dividirse en rango de detección, rango de reconocimiento,y rango de identificación.
D (detección):Capacidad para distinguir un objeto del fondo
R (Reconocimiento):Capacidad para clasificar la clase de objeto (animal, humano, vehículo, barco...)
I (Identificación):Capacidad para describir el objeto en detalle (un hombre con sombrero, un ciervo, un Jeep...)
Según los criterios de Johnson, cuando la probabilidad de que el detalle del objetivo sea visible a la distancia DRI es del 50%, los pares mínimos de líneas numéricas del objetivo son 1:3:6 (o 1:4:8), y el número mínimo de píxeles correspondiente es de 2:612 (o 2:816), también se ha dicho:
Suponiendo que el diámetro del objetivo es H, la distancia focal es f, el tamaño de los píxeles es d y el número de pares de líneas es n, entonces la distancia de visión L=H*f/(2n*d)
