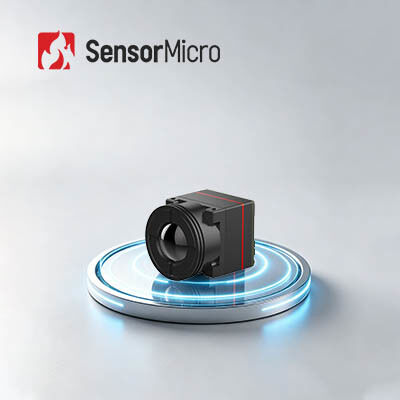

Diseño compacto y ligero Núcleo de cámara infrarroja sin enfriar con resolución de 640x512 y tono de píxeles de 12 μm
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL612 Pro |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 | Velocidad de fotogramas | 25/30Hz/50Hz |
|---|---|---|---|
| Rango espectral | 8~14μm | Consumo de energía | 0,5w |
| NETD típico | ≤40mK | Paso de píxeles | 12 μm |
| Resaltar | Cámara infrarroja sin enfriar video de Digitaces,cámara infrarroja sin enfriar 640x512,Base infrarroja sin enfriar 12um de la cámara |
||
Descripción de producto
Núcleo de cámara infrarroja no refrigerada de diseño compacto y liviano 640x512 12μm
Redefiniendo los estándares industriales SWaP para núcleos de imágenes térmicas en miniatura, el núcleo de cámara infrarroja ultraminiatura iTL612Pro logra el equilibrio perfecto entre tamaño ultracompacto, peso ultraligero, bajo consumo de energía e imágenes de alta definición. Construido con un detector de nivel de oblea de 640 × 512/12 μm de alta gama y algoritmos de optimización de imagen mejorados, ofrece un rendimiento de imágenes térmicas de nivel profesional mucho más allá de productos del mismo tamaño.
Rompiendo las limitaciones de tamaño y peso de los núcleos infrarrojos tradicionales, su sección transversal cuadrada de 17,3 mm y su cuerpo ultraligero de 13,7 g reducen en gran medida las barreras de ensamblaje del sistema y la carga estructural. Junto con un consumo de energía ultrabajo e interfaces de desarrollo altamente expandibles, permite a las empresas desarrollar productos de imágenes térmicas infrarrojas más portátiles, miniaturizados y de alta eficiencia, que cubren múltiples campos de aplicaciones industriales y comerciales.
Características principales
Ligereza inigualable y carga mínima
- Tamaño ultraminiatura: 17,3×17,3×23,4 mm (incluida la lente de 9,1 mm)
- Ultraligero: 13,7 ± 0,5 g (incluida la lente de 9,1 mm)
- Consumo de energía ultrabajo: tan solo 0,5 W
FPA convencional con imágenes claras
- Resolución de 640x512 para una integración amplia
- Claridad de imagen mejorada: múltiples algoritmos de imagen de nueva generación para una calidad de imagen mejorada
Fácil desarrollo e integración perfecta
- Múltiples opciones de lentes disponibles para adaptarse a diversos escenarios de aplicación
- Admite múltiples interfaces de salida de imágenes: DVP8, LVDS, MIPI, USB 2.0 y BT.656
- Salida de datos RAW/YUV/Matrix-TEMP con control de puerto serie
Especificaciones del producto
| Modelo | iTL612Pro |
| Indicadores de detectores de infrarrojos | |
| Materiales sensibles | voz |
| Resolución | 640×512 |
| Tamaño de píxel | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤40mK |
| Procesamiento de imágenes | |
| Velocidad de fotogramas digitales | 25/30Hz/50Hz |
| Hora de inicio | ≤5s |
| Vídeo Digital | RAW/YUV/MATRIZ-TEMP |
| Algoritmo de imagen | NUC/3DNR/DNS/RDC/EE |
| Visualización de imagen | 10 (Negro intenso/Blanco intenso/Pseudo color) |
| Eléctrico | |
| Interfaz externa estándar | Interfaz 30Pin_HRS: DF40C-30DP-0.4V(51) |
| Interfaz externa MIPI | Interfaz del conector Panasonic de 34 pines: AXE634124 |
| Interfaz de comunicación | TTL-232/USB2.0 |
| Interfaz de vídeo digital | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Voltaje de suministro | 4,2-5,5 V |
| Consumo de energía típico | 0,5W |
| Mecánico | |
| Tamaño (incluida la lente) | 17,3×17,3×23,4 (lente de 9,1 mm) 17,3×17,3×30,2 (lente de 13 mm) 17,3×17,3×38 (lente de 25 mm) 17,3×17,3×54 (lente de 45 mm) |
| Peso (incluida la lente) | 13,7 ± 0,5 g (lente de 9,1 mm) 20 ± 0,5 g (lente de 13 mm) 27,3 ± 0,5 g (lente de 25 mm) 51 ± 0,5 g (lente de 45 mm) |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -40℃~+70℃ |
| Temperatura de almacenamiento | -45℃~+85℃ |
| Humedad | 5%~95%, sin condensación |
| Vibración | Vibración sinusoidal, frecuencia: 10 HZ ~ 150 HZ ~ 10 HZ, valor máximo: 0,15 mm, dirección axial: X, tiempo de resistencia: 8 min/eje, ciclos: 2 veces |
| Impacto | Media onda sinusoidal, 30 g/11 ms, dirección de impacto eje X, 3 veces |
| Proceso de dar un título | ROHS2.0/ALCANCE |
| Lente óptica | Enfoque fijo atérmico: 9,1/13/25/45 mm. |
Aplicaciones industriales
El módulo de imágenes térmicas iTL612 Pro se puede utilizar en campos de extinción de incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, etc.
Sobre nosotros
Nuestra Visión:Ampliar los límites de la sensación y transformar la forma en que las personas se conectan con el mundo que las rodea.
Nuestra Misión:Aprovechar el poder de la tecnología de detección infrarroja para transformar industrias en todo el mundo, permitiendo decisiones más inteligentes, entornos más seguros y un futuro más conectado.
Nuestro valor:Crear tecnología infrarroja avanzada que haga del mundo un lugar mejor.
Preguntas frecuentes
1. ¿Cuáles son las ventajas de los detectores de infrarrojos no refrigerados?
El detector de plano focal infrarrojo no refrigerado no necesita un dispositivo refrigerado, puede funcionar a temperatura ambiente y tiene las ventajas de inicio rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida útil, bajo costo, etc.
2. ¿Cuáles son las consideraciones clave sobre un detector de infrarrojos/módulo térmico para su aplicación?
• La resolución del detector
• El tamaño de píxel
• El NETD
• La calidad de la imagen
• Las opciones de lentes
• El consumo de energía
• El tamaño y el peso
• La interfaz mecánica y eléctrica
• El presupuesto
• El tamaño de píxel
• El NETD
• La calidad de la imagen
• Las opciones de lentes
• El consumo de energía
• El tamaño y el peso
• La interfaz mecánica y eléctrica
• El presupuesto
3. ¿Qué es la resolución del detector de infrarrojos?
Es decir, el número de píxeles de la imagen térmica. Una resolución más alta significa más puntos de observación y medición de temperatura, por lo que se pueden observar y medir objetivos más pequeños a mayor distancia. Por lo general, la resolución de las imágenes térmicas infrarrojas oscila entre 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, etc. A mayor resolución, el costo del detector será mayor.
4. Campo de visión (FOV)
Se refiere al campo de visión bidimensional del espacio del objeto observado por el sistema óptico de la cámara termográfica infrarroja. Tomando el FOV horizontal como ejemplo, suponiendo que el tamaño de la matriz del detector es A × B, el tamaño del píxel es d y la distancia focal de la lente es f, entonces el ángulo del FOV horizontal θ = 2 × acrtan (A × d / 2f). Después de seleccionar la matriz de detectores y el tamaño de píxel, el campo de visión solo cambia con la distancia focal del sistema óptico: con una distancia focal más larga, el campo de visión será más estrecho; con una distancia focal más corta, el campo de visión será más amplio.
