Núcleo de cámara térmica no refrigerada, pequeño y liviano, con resolución de 640 x 512 y separación de píxeles de 8 μm para inspección fotovoltaica
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL608 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 | Paso de píxeles | 8μm |
|---|---|---|---|
| Consumo de energía | 0,4W | Rango espectral | 8~14μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 30/50Hz |
| Resaltar | Cámara termal del abejón sin enfriar compacto,Base termal 640x512 de la cámara del abejón,Cámara termal sin enfriar de la inspección fotovoltaica |
||
Descripción de producto
Núcleo de cámara térmica sin enfriar pequeño y ligero 640x512/8μm para inspección fotovoltaica
Descripción del producto

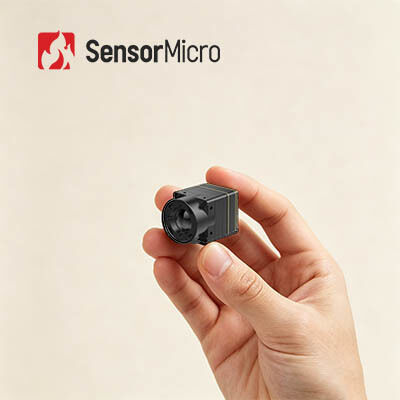

El núcleo de la cámara térmica infrarroja iTL608 cuenta con un factor de forma ultracompacto de 13 × 13 × 18,3 mm, aproximadamente del tamaño de un pulgar, y pesa solo 6,7 g, comparable al peso de dos monedas,Empujando los límites del diseño ligero y compacto una vez másEquipado con un detector de infrarrojos VOx, el iTL608 de 640 × 512/8μm ofrece una alta sensibilidad térmica de NETD≤30mK.permite la detección precisa de objetivos típicos de temperatura ambienteEl núcleo admite un tiempo de inicio rápido de ≤ 6 segundos y velocidades de fotogramas de 30 Hz / 50 Hz, mientras que los algoritmos NUC y 3DNR integrados optimizan la uniformidad de la imagen y la calidad general de la imagen.Diseñados para un funcionamiento fiable en entornos exigentes, el iTL608 funciona en un amplio rango de temperaturas de -40°C a +70°C, por lo que es muy adecuado para dispositivos de mano y otras plataformas portátiles,abordar las necesidades de aplicación en vigilancia de seguridad, medición de temperatura y visión nocturna.
Principales características
- Diseño extremadamente ligero
Con un tamaño compacto de 13 × 13 × 18,3 mm y un peso de 6,7 ± 1,5 g (incluida una lente de 6 mm)
Entre los niveles de integración más altos de su clase - Alta sensibilidad, detección precisa
Tamaño de píxel ultrapequeño de 8 μm con resolución de 640 × 512, que ofrece detalles finos e imágenes claras
NETD típica ≤ 30mK, que permite la detección fiable de diferencias sutiles de temperatura - Desarrollo simplificado, integración rápida
Varias opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación
Soporta múltiples interfaces de salida de imagen, incluidos MIPI / USB 2.0 / BT.656
Fuente de datos de imagen RAW y YUV, con control por puerto serial/I2C
Especificaciones del producto
| Modelo | Se trata de la ITL608 |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640×512 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 30/50 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | Se aplicará el método siguiente: |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | |
| El software | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz del conector: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/USB2.0/I2C: el número de unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad de la unidad de seguridad |
| Interfaz de vídeo digital | MIPI/USB2.0/BT.656 |
| Válvula de alimentación | 4 a 5,5 V |
| Consumo típico de energía | 0.4W |
| Mecánica | |
| Tamaño (incluida la lente) | Con lente de 6 mm: 13 × 13 × 18,3 mm (diámetro exterior de la lente Φ12,3 mm) Con lente de 8,7 mm: 13 × 13 × 19,8 mm (diámetro exterior de la lente Φ15,6 mm) Con lente de 16,7 mm: 13 × 13 × 27,9 mm (diámetro exterior de la lente Φ22,2 mm) Con lente de 30 mm: 13 × 13 × 39 mm (diámetro exterior de la lente Φ36 mm) |
| Peso (incluida la lente) | 6.7±1,5 g (6 mm de lente) 7.5 ± 1,5 g (objetivo de 8,7 mm) Las lentes de las categorías 1 y 2 se utilizarán para las lentes de las categorías 1 y 2. 42.7±1,5 g (30 mm de lente) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 6/8.7/16.7/30 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL608 se puede utilizar en los campos de lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles, etc.
Capacidad de producción
- Tecnologías de detección de infrarrojos internas
Detectores infrarrojos de 8 pulgadas con VOx de 0,11 μm sin enfriar
Detectores de infrarrojos refrigerados de 8 pulgadas de 0,5 μm MCT
Detectores infrarrojos refrigerados T2SL de 8 pulgadas de 0,5 μm - Capacidad de producción y ventajas
6 millones de detectores de infrarrojos desarrollados por el propio fabricante al año
30Instalación de fabricación de semiconductores de 1000 m2
20,000 m2 de superficie de las salas limpias
Preguntas frecuentes
1¿Cuál es la diferencia entre la iluminación baja, IR activa y la imagen térmica?
La luz baja necesita luz natural y transforma la imagen de luz natural débil en una imagen electrónica mejorada a través de un intensificador de imagen.
La luz infrarroja activa emite activamente luz infrarroja y utiliza el haz infrarrojo reflejado por el objetivo.
Las imágenes térmicas no necesitan luz y son una visión nocturna infrarroja pasiva que detecta la diferencia de radiación infrarroja entre objetivos y escena o diferentes partes de un objeto.no se ve afectada por los cambios de las condiciones de iluminación circundantes, durante la noche o incluso en niebla, lluvia y otros ambientes adversos.
La luz infrarroja activa emite activamente luz infrarroja y utiliza el haz infrarrojo reflejado por el objetivo.
Las imágenes térmicas no necesitan luz y son una visión nocturna infrarroja pasiva que detecta la diferencia de radiación infrarroja entre objetivos y escena o diferentes partes de un objeto.no se ve afectada por los cambios de las condiciones de iluminación circundantes, durante la noche o incluso en niebla, lluvia y otros ambientes adversos.
2¿Puedes bloquear las imágenes térmicas?
En la mayoría de los casos, no puedes, pero los rayos infrarrojos no pueden penetrar las paredes, y también el vidrio puede bloquear el infrarrojo.Puede esconderse detrás de vidrio o paredes para bloquear las imágenes térmicas.
