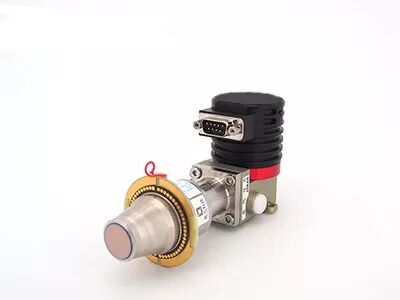

Ensamblaje de enfriador de dewar integrado T2SL 640x512 detector infrarrojo enfriado de 15 µm para vigilancia de largo alcance
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | C615H |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512/15μm | NETO | 20 mK(F2/F4) |
|---|---|---|---|
| Rango espectral | 3,7~4,8 μm MW | Tasa de píxeles efectiva | ≥ 99,76% |
| Enfriador criogénico | LS711H/RS028 | Máx. Velocidad de fotogramas | 100Hz |
| Resaltar | Detector infrarrojo de F1.5 MWIR MCT,Detector infrarrojo 30uM de MCT,Detector infrarrojo 320x256 de RS058 MWIR |
||
Descripción de producto
Descripción del producto
Construido sobre la tecnología de superred Type‑II y un diseño de criorefrigerador lineal, el detector infrarrojo enfriado C615H HOT ofrece una resolución de 640×512 con píxeles de 15 μm. Al operar su plano focal a 150 K, mantiene un rendimiento de detección superior al tiempo que logra excelentes características SWaP: un factor de forma ligero de 235 g, un consumo de energía estable de 3 W y un rápido enfriamiento de 2.5 minutos. Los contornos mecánicos compactos admiten una integración flexible, y un MTTF de ≥25,000 horas garantiza una larga vida útil. Este detector satisface las demandas del mercado de sistemas de imágenes térmicas confiables con bajo costo de mantenimiento.
Características principales
Diseño optimizado para SWaP
- Tamaño del Dewar: φ33 × 37.5 × 70 mm; Criorefrigerador: φ26 × 55.8 mm — permitiendo una integración flexible
- Peso reducido a 235 g; consumo de energía estable reducido a 3 W
Enfriamiento rápido, inicio rápido
- Tiempo de enfriamiento tan corto como 2.5 minutos
Vida útil extendida, operación eficiente
- MTTF ≥ 25,000 horas
Especificaciones del producto
| Parámetro | Especificación |
|---|---|
| Modelo | C615H |
| Material sensible | T2SL |
| Resolución | 640×512 |
| Tamaño de píxel | 15 μm |
| Respuesta espectral | 3.7 ± 0.2 μm ~ 4.8 ± 0.2 μm |
| NETD típico | 20 mK (F2/F4) |
| Velocidad máxima de fotogramas | 100 Hz |
| Velocidad de píxeles efectiva | ≥ 99.76% |
| No uniformidad de respuesta | ≤ 8% |
| Temperatura de operación | -45 ℃ ~ +71 ℃ |
| Criorefrigerador | LS711H | RS028 |
| Tiempo de enfriamiento (23 ℃) | ≤ 3 min | ≤ 2.5 min |
| Consumo máximo de energía (71 ℃) | ≤ 12 W | ≤ 12 W |
| Consumo de energía estable (23 ℃) | ≤ 3 W | ≤ 3.5 W |
| Tamaño (mm) | Criorefrigerador: φ26 × 55.8 | 86 × 43 × 57 Dewar: 33 × 37.5 × 70 |
| Peso (g) | ≤ 235 | ≤ 250 |
Aplicaciones industriales
El detector infrarrojo enfriado criogénicamente C615H MWIR se utiliza ampliamente en muchos campos, incluyendo pruebas no destructivas (NDT), monitoreo ambiental, vigilancia de largo alcance e investigación científica.
Servicio personalizado
- Personalización del producto: Ajuste de configuraciones y adaptación de algoritmos para cumplir con los requisitos específicos de la industria.
- Soporte técnico y capacitación in situ: Proporcionar a los clientes principales capacitación práctica sobre configuración y operación del sistema.
- Innovación conjunta para nuevos productos y mercados: Colaborar con los clientes para codesarrollar soluciones innovadoras de aplicaciones infrarrojas.
Preguntas frecuentes
1. ¿Qué es la radiación infrarroja?
Al discutir la imagen térmica infrarroja, el primer concepto a considerar es la radiación infrarroja (IR). La longitud de onda de la energía de radiación infrarroja comienza en aproximadamente 700 nm y se extiende hasta aproximadamente 1 mm. Todos los objetos emiten una cierta cantidad de calor en forma de radiación infrarroja, que es invisible para nosotros porque, en todo el espectro electromagnético, el ojo desnudo solo puede ver la luz visible.
2. ¿Cómo funciona un termógrafo infrarrojo?
El componente central del equipo infrarrojo es el detector térmico infrarrojo, que puede detectar de manera sensible las pequeñas diferencias de temperatura de los objetos circundantes. Luego, recopila esta información de radiación del objeto y genera información de temperatura para la creación de imágenes basándose en esas diferencias de temperatura. Cuanto más caliente es el objeto, más radiación infrarroja produce. Si la intensidad es lo suficientemente alta, puedes sentirla como calor.
