Base miniatura 120x90/el 17μm de la cámara de la toma de imágenes térmica de la voz FPA
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Rango espectral | 8~14μm | NETO | ≤60mK |
|---|---|---|---|
| Resolución | 120x90 | Echada del pixel | 17 μm |
| Gama de temperaturas | -20℃~+120℃ (adaptable) | Tamaño | 8.5x8.5x9.16m m |
| Alta luz | Cámara de la toma de imágenes térmica de la voz FPA,Base miniatura de la cámara de la toma de imágenes térmica,Base termal 120x90 de la cámara |
||
Descripción de producto
Base termal de la cámara TIMO120
Base miniatura de la cámara de la toma de imágenes térmica de la voz FPA 120x90/el 17μm integrada en las cámaras infrarrojas
Descripción de producto

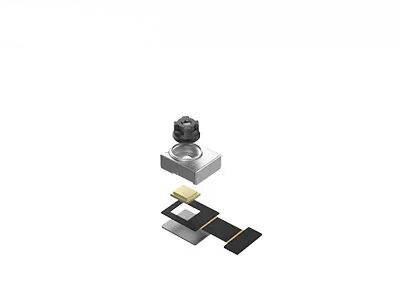

El módulo infrarrojo miniatura TIMO120 integra la óptica del oblea-nivel, el detector llano del paquete de la oblea de 120x90/el 17μm (WLP) y el circuito básico del tratamiento de la imagen para obtener rápidamente las imágenes termales de la distribución de la área objetivo y del calor.
La base de la toma de imágenes térmica TIMO120 se orienta para el tamaño optimizado, peso, poder, usos infrarrojos de la proyección de imagen del coste (intercambio-c). Su estructura miniatura estupenda y consumo de energía ultrabajo son convenientes ser integrado en los diversos dispositivos elegantes, los toner termales o los terminales móviles con requisitos estrictos en coste, tamaño y peso.
Características principales
- Módulo infrarrojo mínimo de WLP, dimensión en 8.5x8.5x9.16m m
- Interfaz de DVP, compatible con las diversas plataformas integradas
- Equivalente visible del módulo de la cámara, directamente integración
- Equipo completo del desarrollo de SDK
- Diseño de la energía baja para prolongar un tiempo de funcionamiento más largo
- Bajo costo para muchas clases de usos inteligentes
Especificaciones de producto
| Modelo | TIMO-120 |
| Funcionamiento del detector del IR | |
| Resolución | 120x90 |
| Echada del pixel | el 17μm |
| Gama espectral | los 8~14μm |
| NETD | ≤60mK |
| Tipo de la lente | WLO |
| Modo del foco | Enfoque fijo |
| HFOV | 90°/50° |
| Profundidad del campo | el 10cm al infinito |
| Velocidad de fotogramas | 1~30Hz (adaptable) |
| Medida de la temperatura | |
| Gama de temperaturas | -20°C ~ +120°C (adaptable) |
| Exactitud de la temperatura | Adaptable (cumpla los requisitos del cuerpo o de la termografía industrial) |
| Interconecte/control | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| Interfaz | Interfaz de Digitaces |
| Consumo de energía | 45mW (modo típico); 9mW (modo de la energía baja) |
| Características físicas | |
| Dimensión (milímetros) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (las especificaciones prevalecerán) |
| Temperatura de la operación | -20°C ~ +60°C |
| Temperatura de almacenamiento | -40°C ~ +85°C |
Usos industriales
La base termal infrarroja de la cámara TIMO120 es ampliamente utilizada en muchas áreas, tales como termografía, hardware inteligente, edificio elegante, Smart Home, AIoT etc.
Equipo global de la tecnología de los sensores
FAQ
1. ¿Cuál es radiación infrarroja?
Al hablar de la toma de imágenes térmica infrarroja, la primera cosa para pensar alrededor es la radiación infrarroja (IR). La longitud de onda de la energía de la radiación infrarroja comienza aproximadamente 700nm y extiende cerca de 1m m. Todos los objetos emiten una determinada cantidad de calor bajo la forma de radiación infrarroja, que es invisible a nosotros, porque en el espectro electromágnetico entero, el ojo desnudo puede ver solamente la “luz visible”.
2. ¿Cómo hace el toner termal infrarrojo trabajo?
El componente de la base del equipo infrarrojo es el detector termal infrarrojo, que puede detectar sensible la diferencia minúscula de la temperatura de los objetos circundantes. Entonces, recoge esta información de la radiación del objeto y hace salir la información de la temperatura para la proyección de imagen, que se basa en la información de la diferencia de la temperatura. Cuanto más caliente es el objeto, más infrarroja la radiación que produce. Si la intensidad es demasiado alta, usted puede sentirla como calor.
